Le projet Ak1
L’idée :
C’est suite au TGS de cette année, que j’ai eu l’idée d’un projet ambitieux, Réaliser une borne d’arcade Alex Kidd in Miracle World pour la présenter à des salons rétro gaming.
Car il faut dire que j’en ai mare de voir qu’il n’y a que du Mario partout
, je sais ses propos sont plutôt fanatique, mais je ne veux pas qu’Alex Kidd disparaisse de l’histoire de Sega.
Car il faut dire que j’en ai mare de voir qu’il n’y a que du Mario partout
, je sais ses propos sont plutôt fanatique, mais je ne veux pas qu’Alex Kidd disparaisse de l’histoire de Sega.Les solutions pour réaliser une borne :
Pour la restauration de bornes, c'est assez simple finalement.
2 approches :
restaurer une vieille à l'identique ou mettre dedans une émulation.
Pour le premier cas, il s'agit souvent de la tv qui fatigue. il faut
Trouver des moniteurs compatibles.
Sinon, avec un pc ou une xbox, il est facile de brancher une tv dessus en
Remplacement du moniteur.
On trouve (sur ebay notamment) des cartes pour mettre dans le PC ou des
adaptateurs écran et jamma qui feront l'interface à bon prix.
Pour le panneau de commande, nous avons une adresse à Toulouse qui revend tous les boutons. (je l'ai pas en tête, ce n'est pas moi qui y vais)
Pour l'ébénisterie, il s'agit de bricolage bois tout ce qu'il y a de plus classique. Il ne faut pas perdre de vue que c'est du bricolage à l’origine. On peut facilement s'en construire une en partant de rien et pour pas trop cher.
Voilà les grandes pistes. Le résultat peut être parfait si on s'y prend bien.
Quant aux boutons, ils sont directement branchés sur le connecteur jamma qui est relié à une interface (qu'on trouve sur Ebay) qui est branché sur le PC ou la Xbox.
C'est assez simple et le câblage est fourni avec la carte (et le jamma est
Standard).
Solutions fournie par Sylicium.
Notre solution :
Partir d’une veille borne d’arcade, en ne gardent que la caisse et les boutons.
Relier le bouton à une manette USB, afin de la connecter à un PC. Utiliser un moniteur de pc Lcd pour remplacer le moniteur d’origine. Et utiliser le haut parleur du pc pour remplacer le haut- parleur d’origine.
Pour l’émulation, j’utilise FreezeSMS, pour moi c’est le meilleur.
Le matériel :
Une borne d’occasion ici 30 euro
Un PC COMPAC EVO D500 et un écran 19’’ 4/3 LCD DELL BLACK le tout pour 187 €.
Un connecteur Jamna 2x22 broche mâle, permettant de réaliser l’interface Jamma/USB.
Deux manettes USB premier prix (7 euro pièces)
Les étapes :
1 Diagnostique de la borne d’arcade:
après un petit diagnostic vite fait voici ce qu’il en résulta:
au niveau de la caisse, mis a par le font un peu abîmer elle était satisfaisante (je camouflerais avec un système de plainte).
La connectique est bien de norme Jamma mais je n’avais que le connecteur (donc pas de carte ni unité centrale).
Comme j'aille utiliser un PC avec norme USB, je vais appliquer la méthode, qui est d’adapter directement les manettes aux boutons (refaire à la norme Jamma allait me couter trop cher !)
Pour ce qui est des boutons ils semblaient bons. Cependant les joysticks semblaient avoir souffert
Il y a un haut-parleur et un néon qui semblaient en état.
Pour l’écran il me semblait bon, mais comme on me l’ait conseillé je l’ait remplacé par un moniteur LCD. Déjà pour la fiabilité, mais aussi pour la sécurité car je n’ai pas envie de tripoter dans la borne avec un truc qui a les connexions à l’air libre (la THT ça fait mal).

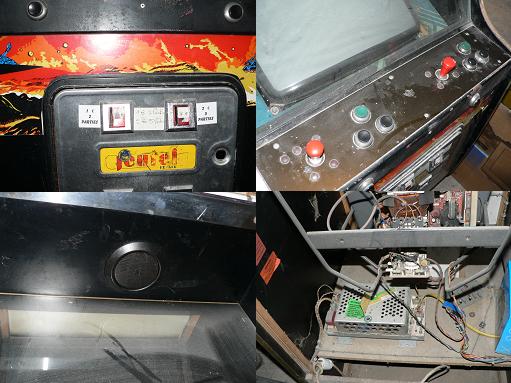

Voici la borne dans son état d’origine:
2 On commence à démonter la borne :
démontage du tube et de tout ce qu’on a jugé inutile, on va pouvoir installer un nouveau PC et l’écran qui va avec.
Maintenant que la borne est désormais vidée, on a pu tester la connectique et les boutons. Le diagnostic fut encourageant, tout semblait marcher et nos doutes sur le fonctionnement des joysticks se sont dissipés. Ils fonctionnent vraiment comme des Pads classique de manette, l’adaptation avec une manette USB sera facile
Apres délibération on a décidé de garder la connectique Jamna, et de créer un boitier Jamna/USB afin d’adapter les boutons existant sur un pc.
Pour les pièces détachées comme le conecteur malle 2×22 broches utilisées dans le boitier, on a trouvé un fournisseur: STARCAB situé dans la banlieue de Toulouse.
Apres délibération on a décidé de garder la connectique Jamna, et de créer un boitier Jamna/USB afin d’adapter les boutons existant sur un pc.
Pour les pièces détachées comme le conecteur malle 2×22 broches utilisées dans le boitier, on a trouvé un fournisseur: STARCAB situé dans la banlieue de Toulouse.
Voici les nouvelles images de la borne une fois vidée :
3 nettoyages de la borne :
grand nettoyage de la borne. Certes je n’ai pas tout rattrapé, mais c’est déjà mieux qu’à son arrivée.
La voici dans son état actuel :
4 Mise en place du système :
après réception du PC comme prévu, on a commencé l’installation.
Tout d'abord, il a fallu démonter tous les câbles qui restaient, puis on a adapté le support original de l’écran, afin d’y installer le LCD.

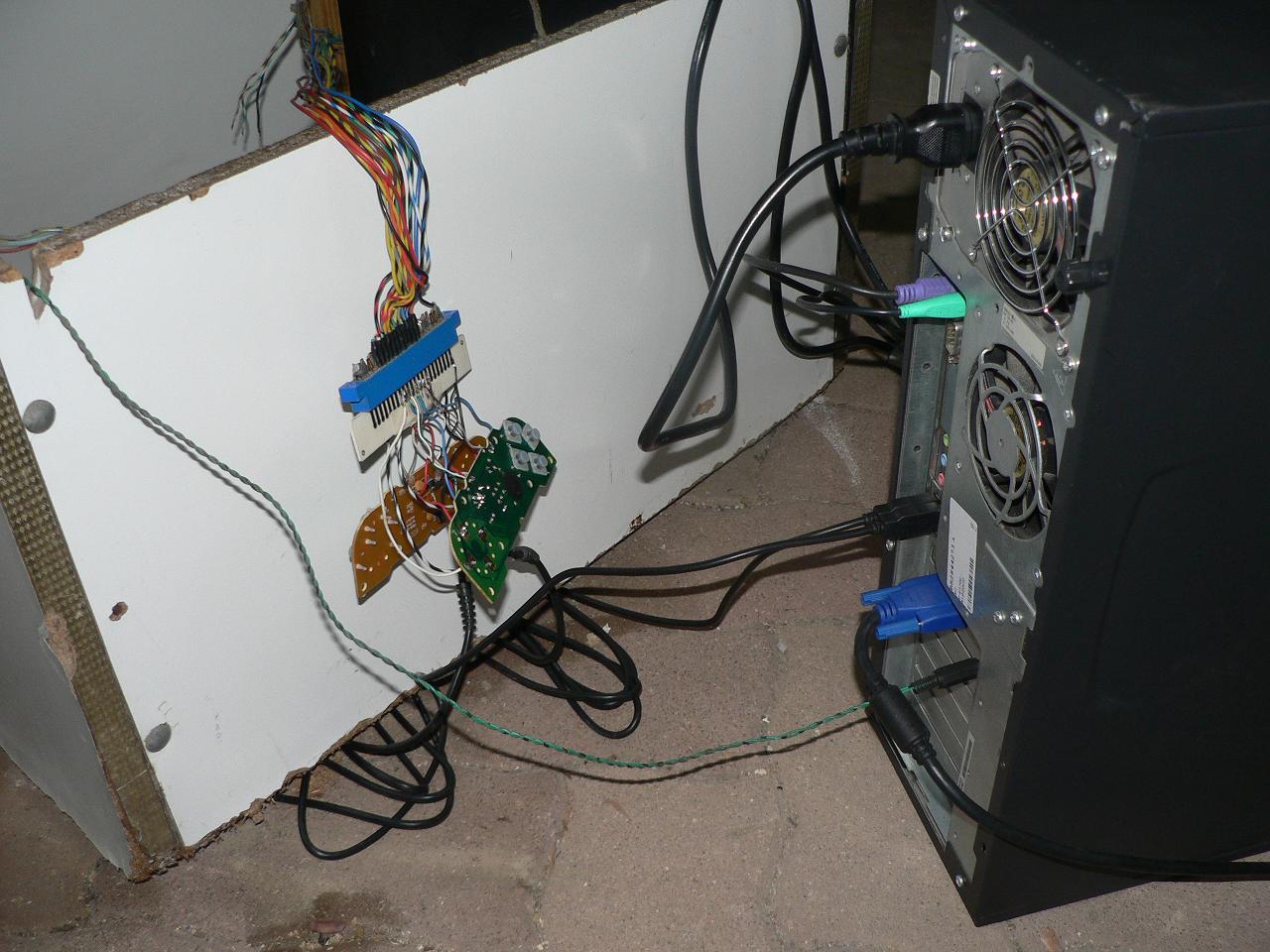

Suite à ça, on a réalisé le câblage des boutons d’origine sur une manette USB premier prix. Et ceci, grâce au connecteur Jamma 2x22 broches mâle. Il a fallu au préalable repérer le différent câble.
Il ne restait plus qu’à connecter tout cela au PC, on a quand même avant vérifié la continuité.
Une fois connecter au PC, il a suffit de configurer l’émulateur (pour l’émulation, j’utilise Freeze SMS, pour moi c’est le meilleur) afin qu’il reconnaisse les boutons.
Et voilà, on a pu jouer à Alex Kidd in Miracle Word sur la borne !
4.1 Le démarrage automatique d’Alex Kidd in Miracle World:
Pour ce faire, il faut Extraire la rom compressée, (cela évite quelques désagréments), puis sélectionner le fichier de la rom, et faire ouvrir avec l’émulateur. Normalement, le fichier devient l’icône du programme. Après cela, je crée un raccourci puis-je le copie dans :
C:\Documents and Settings\All Users\Menu Démarrer\Programmes\Démarrage. Et normalement ça marche… Mais ce ne fut pas évident !
Trouver un émulateur Master System permettant de réaliser cette manip est une vraie galère.
Soit ils les roms ne démarrent pas automatiquement, soit l’émulateur ne garde pas le plein écran, soit les manettes ne peuvent être reconfigurées, ou encore il est tout simplement impossible d’exporter le raccourcit.
J’ai passé vraiment beaucoup de temps, avant de trouver l’émulateur idéal, et celui-ci s’appelle kega fusion !
Voila, la borne démarre automatiquement avec Alex Kidd !
Voici les photos de la borne :

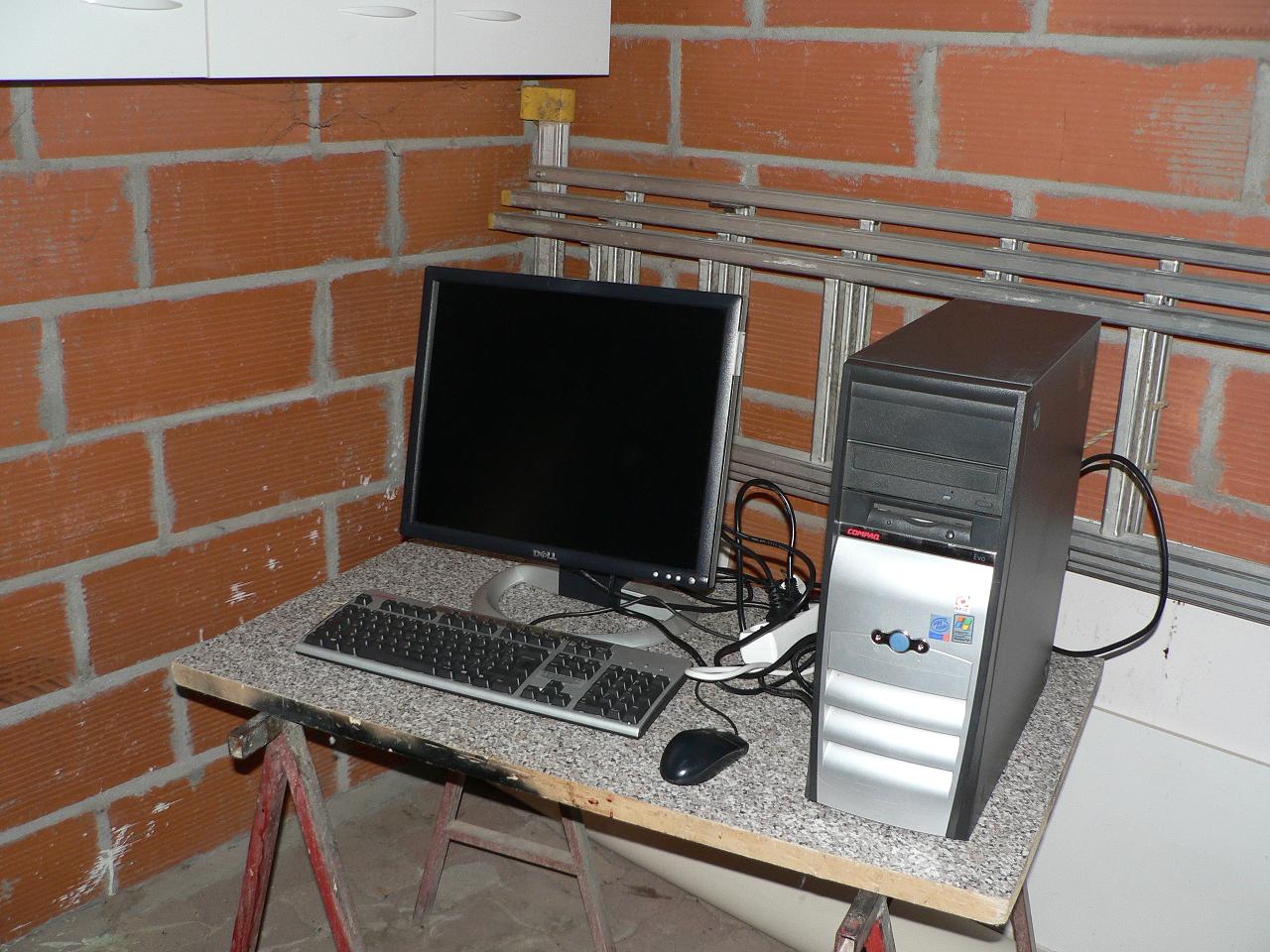

Le pc utilisé :
http://www.vivealexkidd.com/ims/photosborne24.jpg

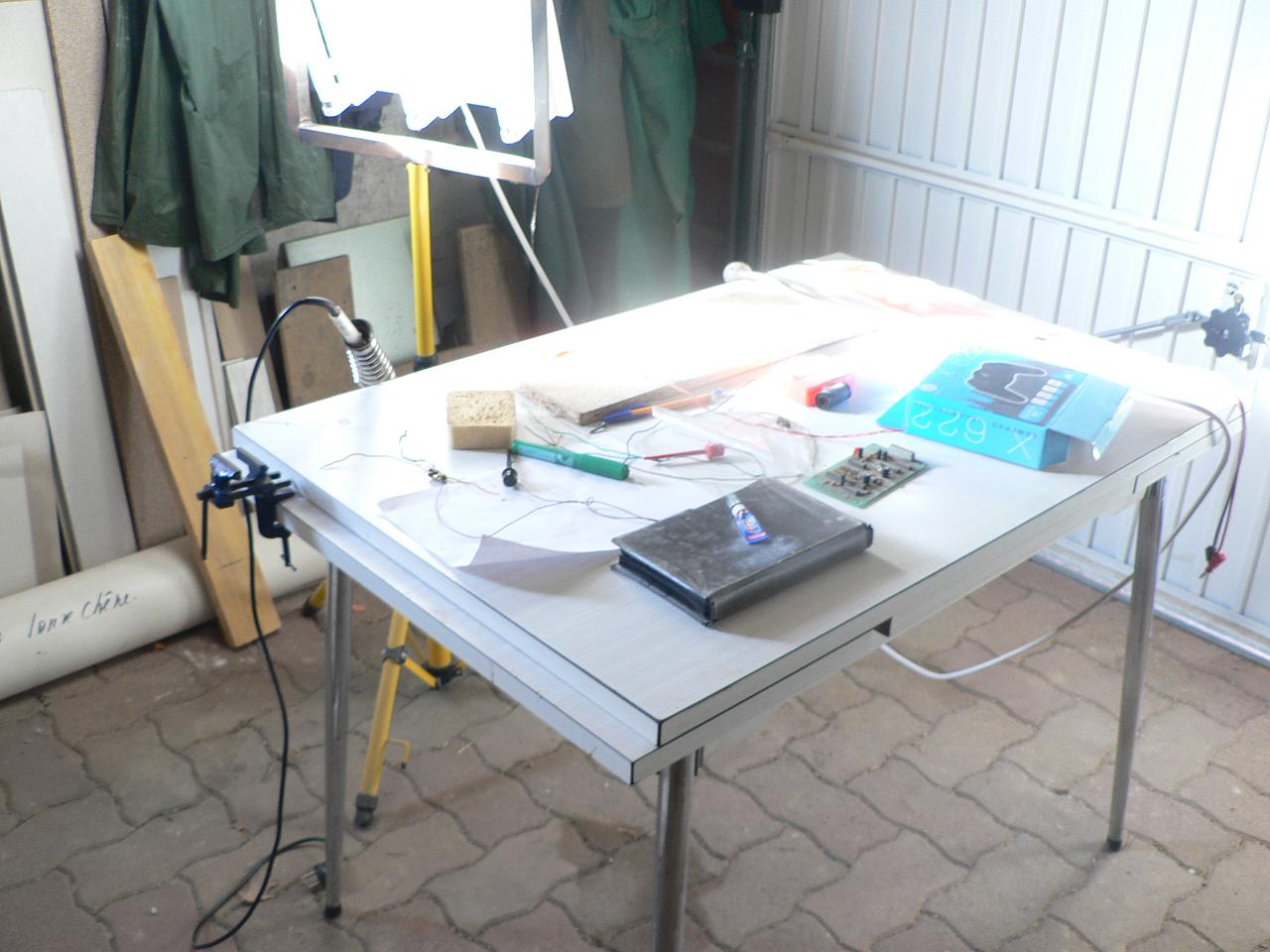

Le plan de travail :
http://www.vivealexkidd.com/ims/photosborne25.jpg

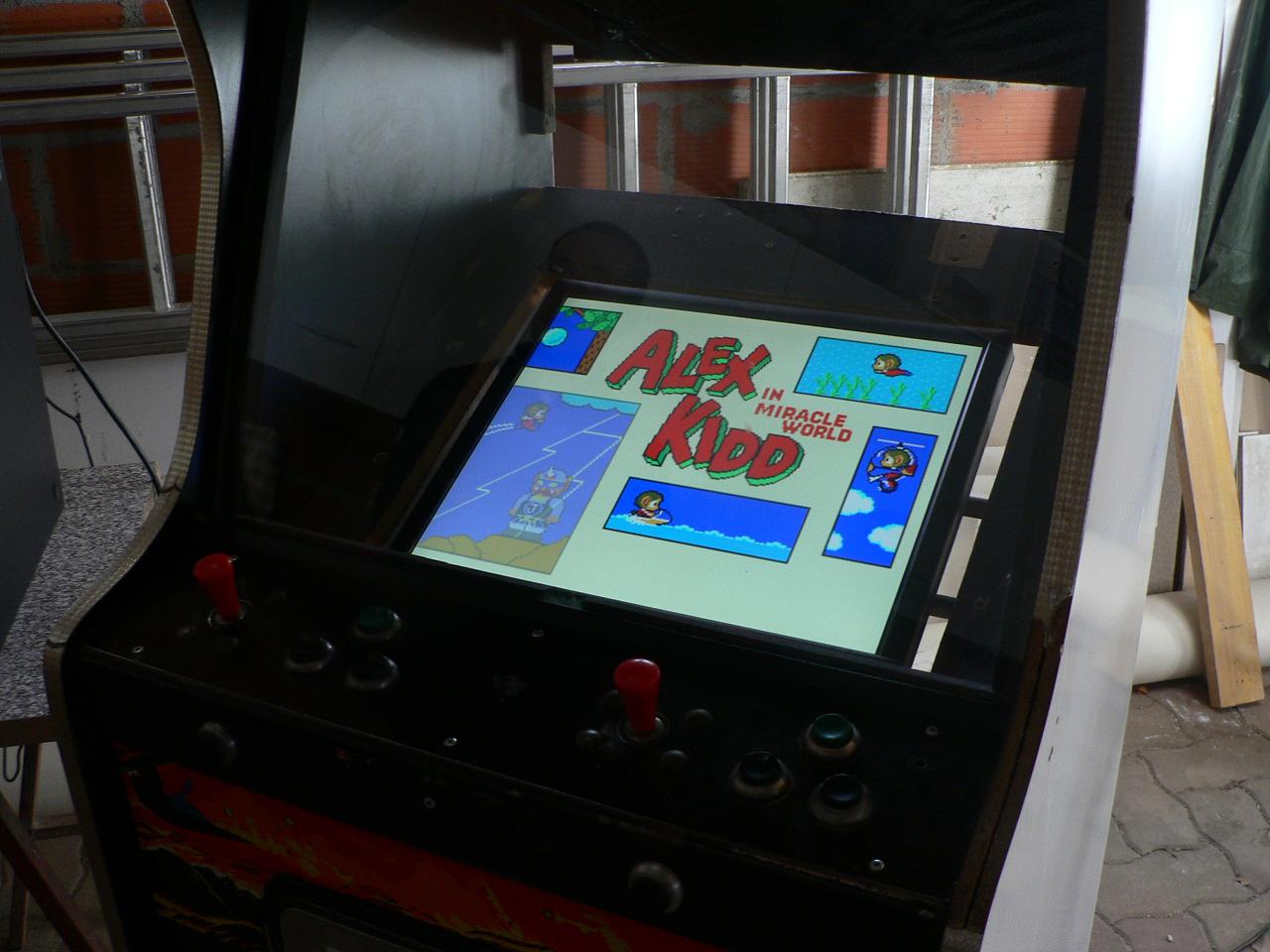

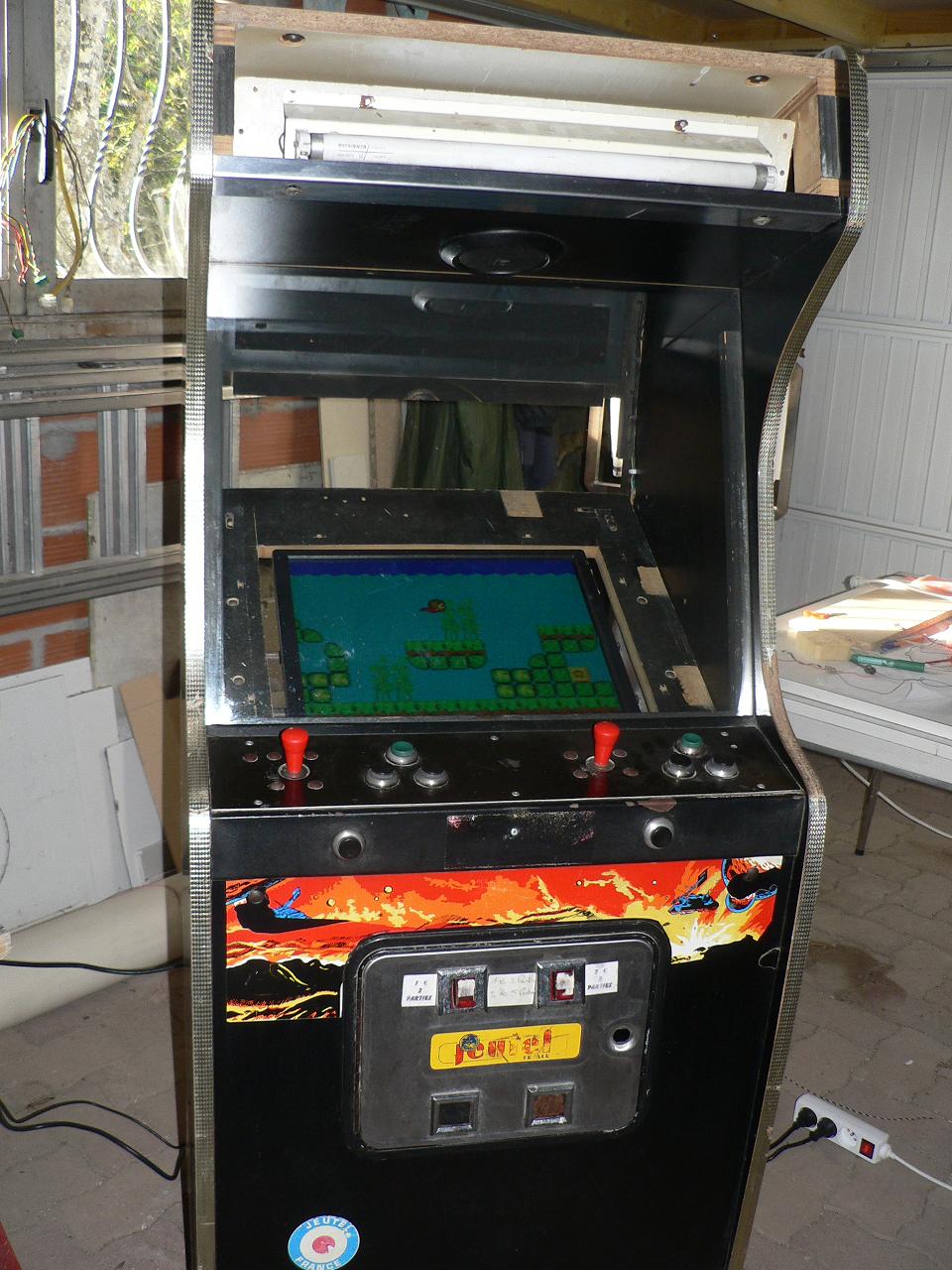

La borne fonctionnant :
http://www.vivealexkidd.com/ims/photosborne26.jpg
http://www.vivealexkidd.com/ims/photosborne29.jpg
L’adaptateur Jamma/USB câblé :
http://www.vivealexkidd.com/ims/photosborne27.jpg

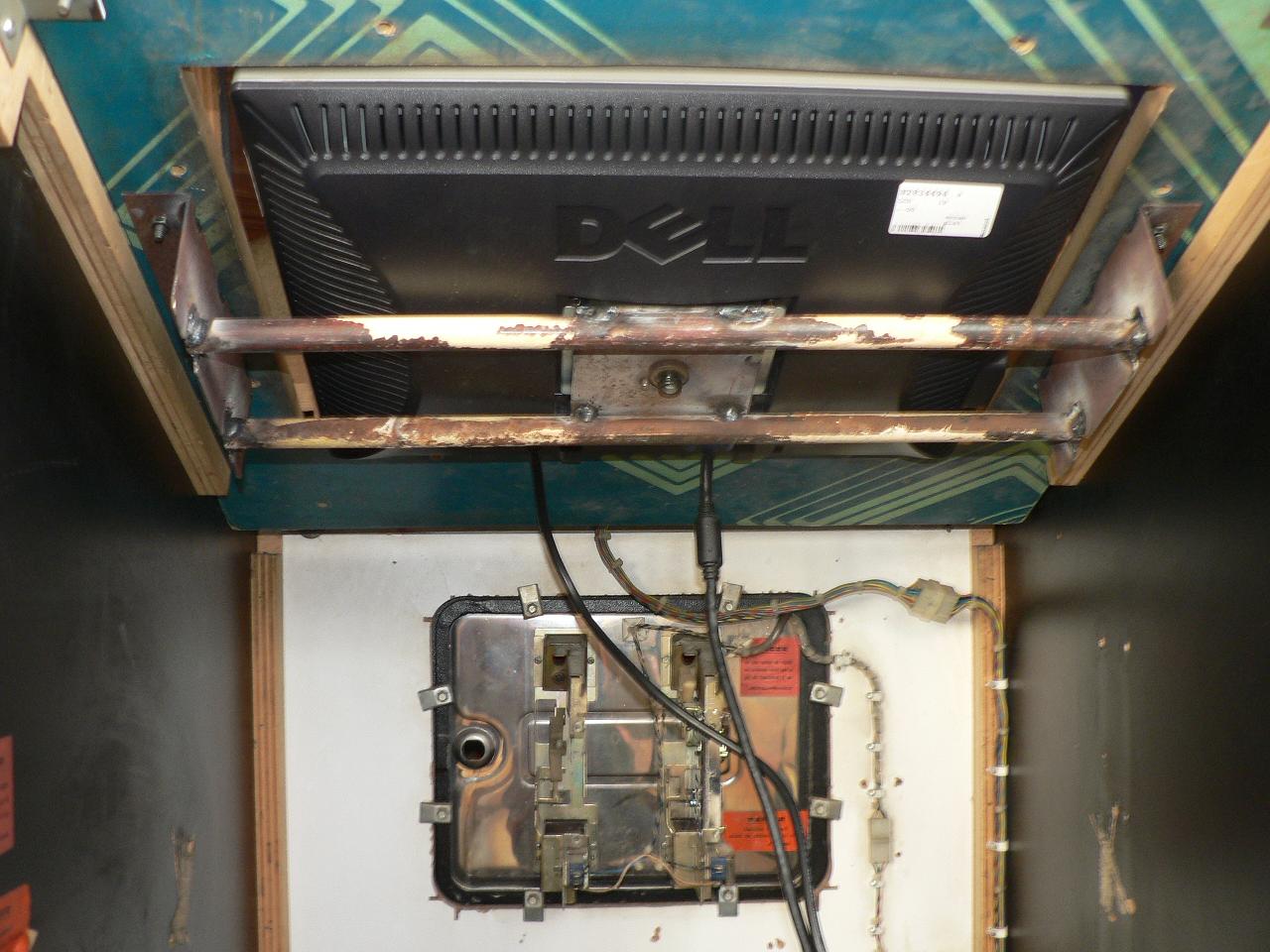

Le support de l’écran LCD :
http://www.vivealexkidd.com/ims/photosborne28.jpg
Le seul souci est le raffermissement du LCD, il y a un effet de flou désagréable lorsque l’on se déplace sur l’écran.
Le pc utilisé :
http://www.vivealexkidd.com/ims/photosborne24.jpg
Le plan de travail :
http://www.vivealexkidd.com/ims/photosborne25.jpg
La borne fonctionnant :
http://www.vivealexkidd.com/ims/photosborne26.jpg
http://www.vivealexkidd.com/ims/photosborne29.jpg
L’adaptateur Jamma/USB câblé :
http://www.vivealexkidd.com/ims/photosborne27.jpg
Le support de l’écran LCD :
http://www.vivealexkidd.com/ims/photosborne28.jpg
Le seul souci est le raffermissement du LCD, il y a un effet de flou désagréable lorsque l’on se déplace sur l’écran.
C’est le problème avec les vieux modèles !
4.2 Le son :
en testant, on s'est aperçu que haut-parleur de la borne possédait des dysfonctionnements.
Qu’importe, le PC acheter possédait haut-parleur intégrer. Il a donc suffit de le déporter.

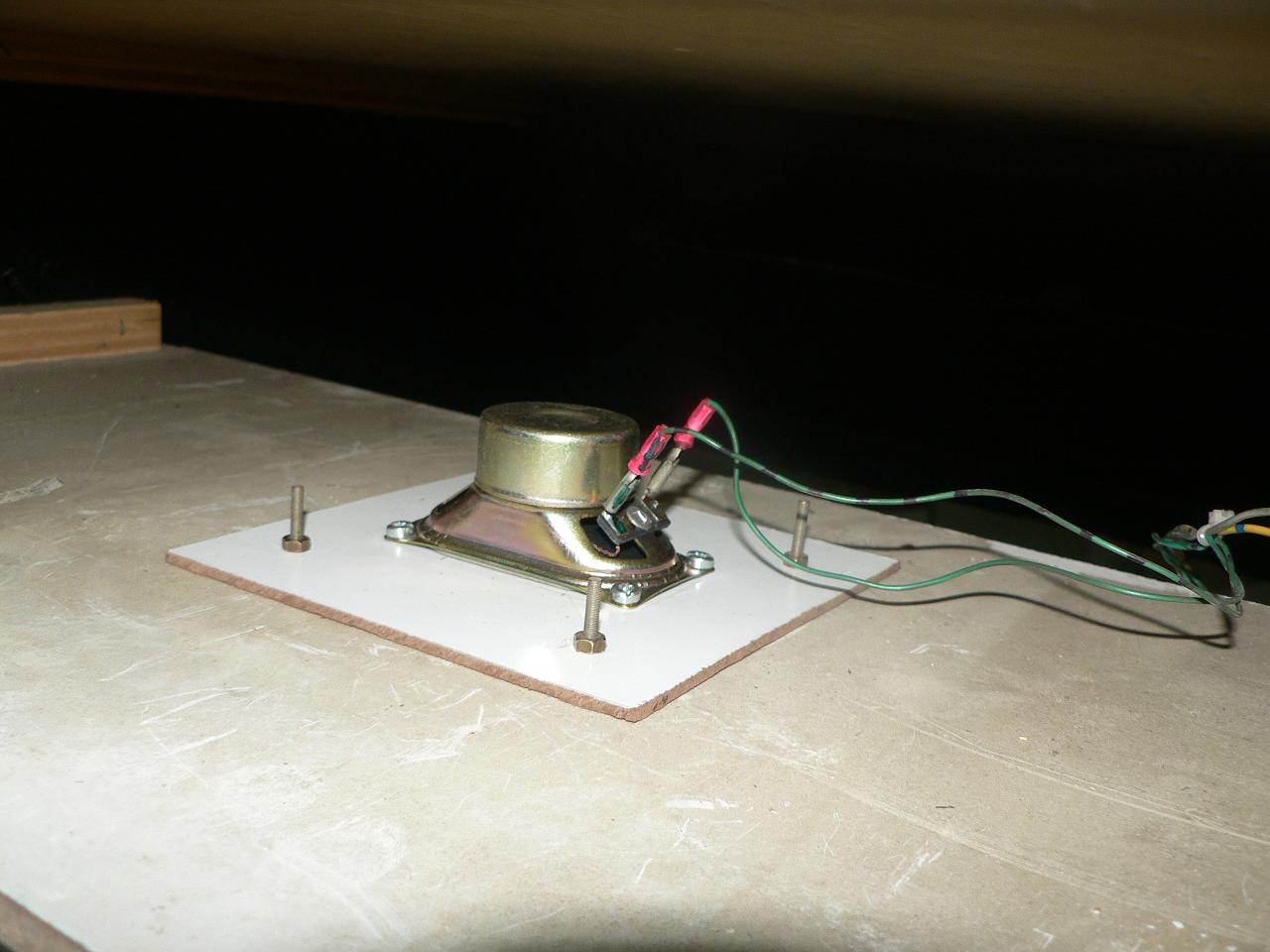

Le haut parleur récupérer dans le pc, fixer sur son nouveau support.

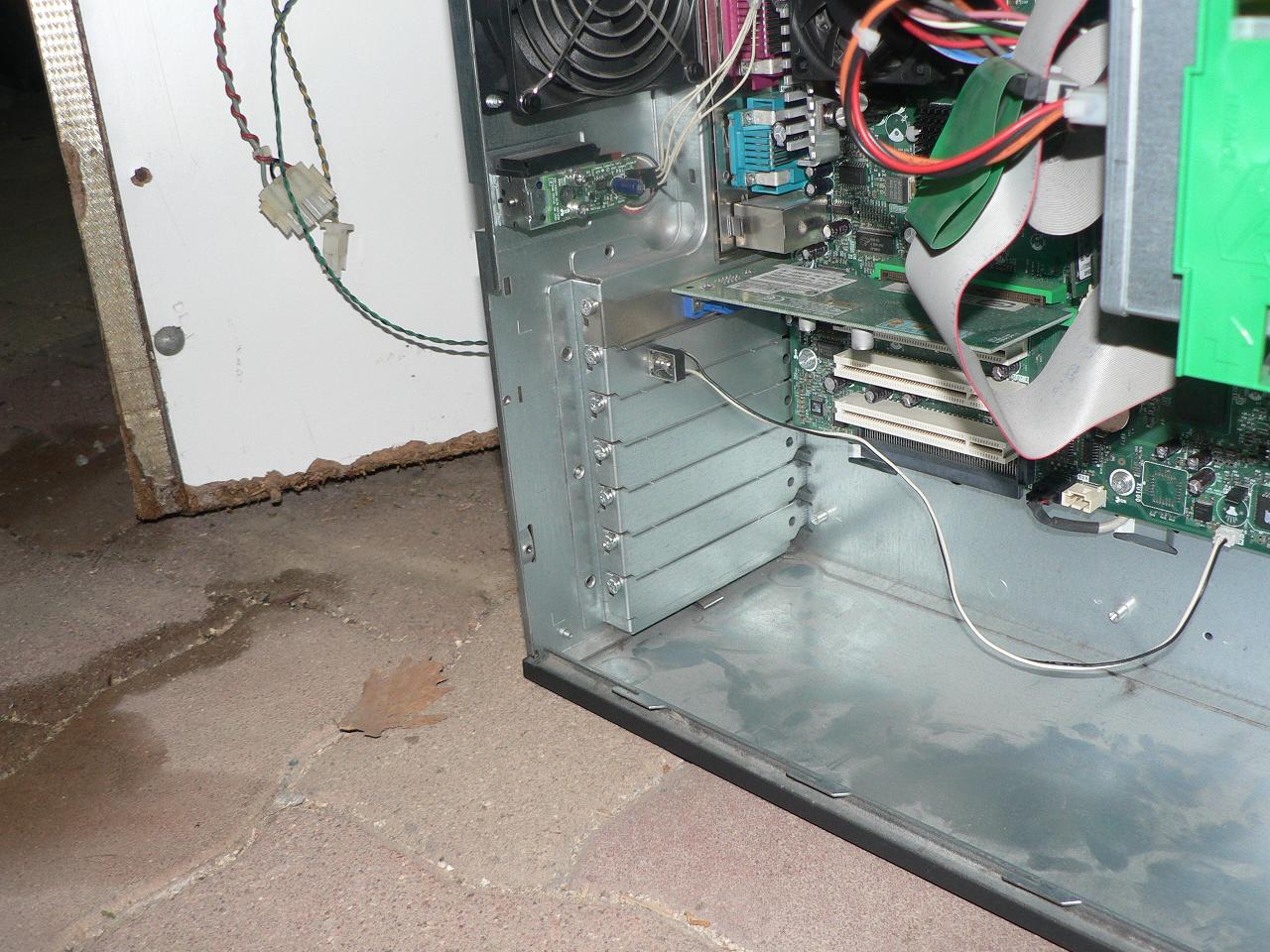

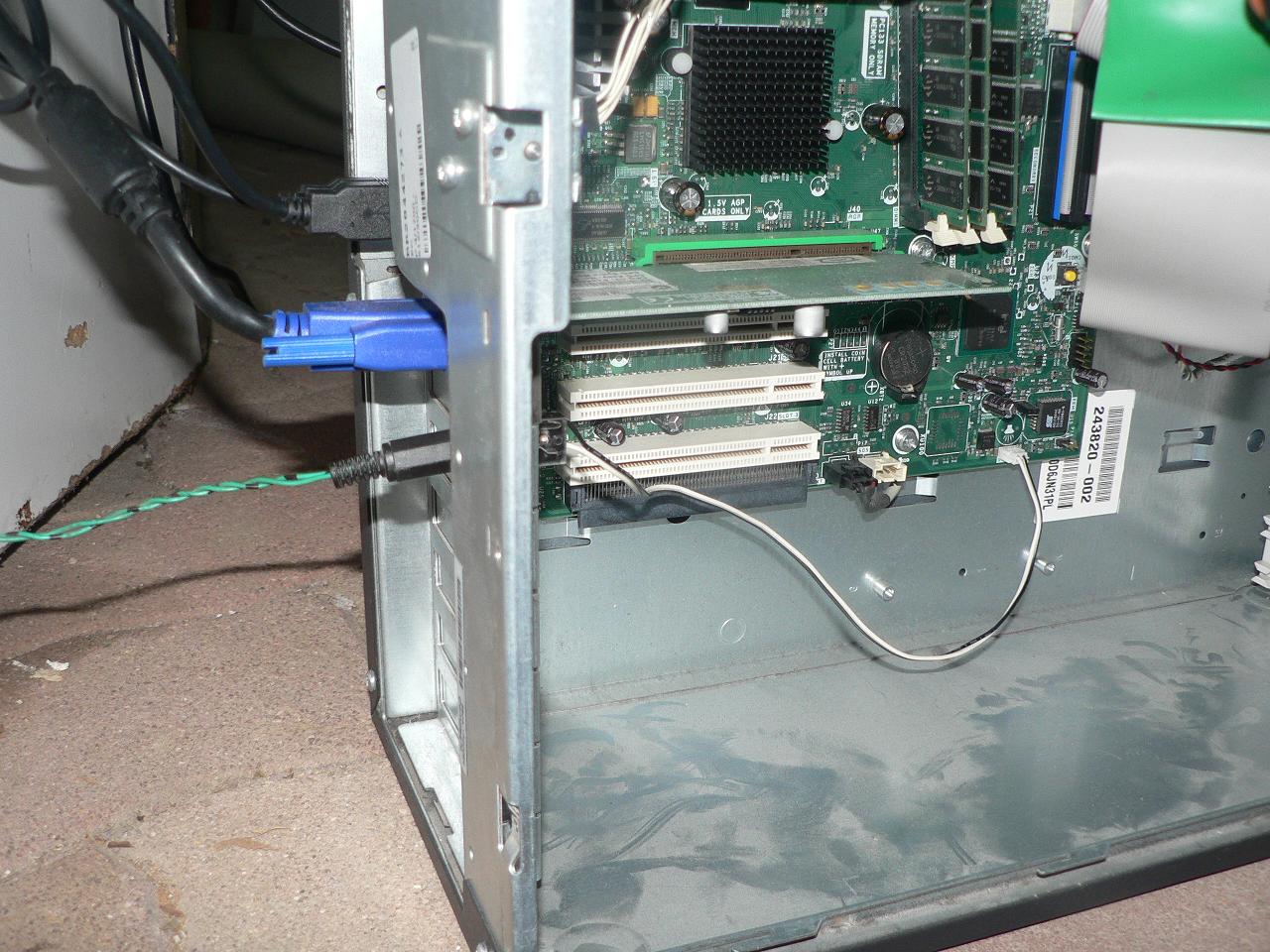

Pontage du son a l’intérieur du pc (vue 1).
Pontage du son a l’intérieur du pc (vue 2).
Pontage du son a l’intérieur du pc (vue 1).
Pontage du son a l’intérieur du pc (vue 2).
4.3 Interface Jamma/pc :

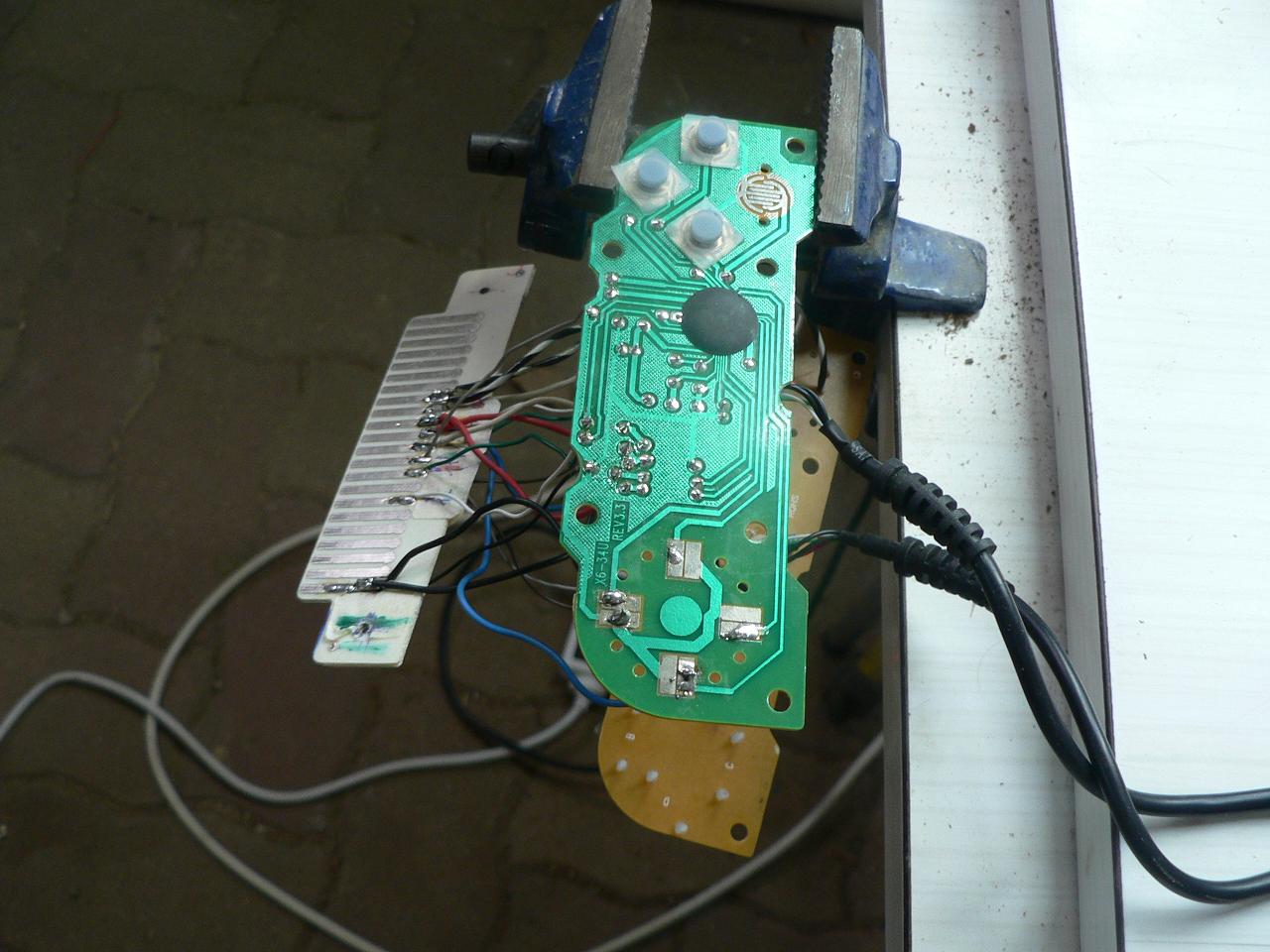

Câblage des deux manettes, pour l’instant c’est brouillon.
Câblage des deux manettes, pour l’instant c’est brouillon.
L’assemblage de l’interface Jamna/USB dans sont boitier :
Préparation pour l’insertion de l’interface dans son boitier.
Petite réparation.

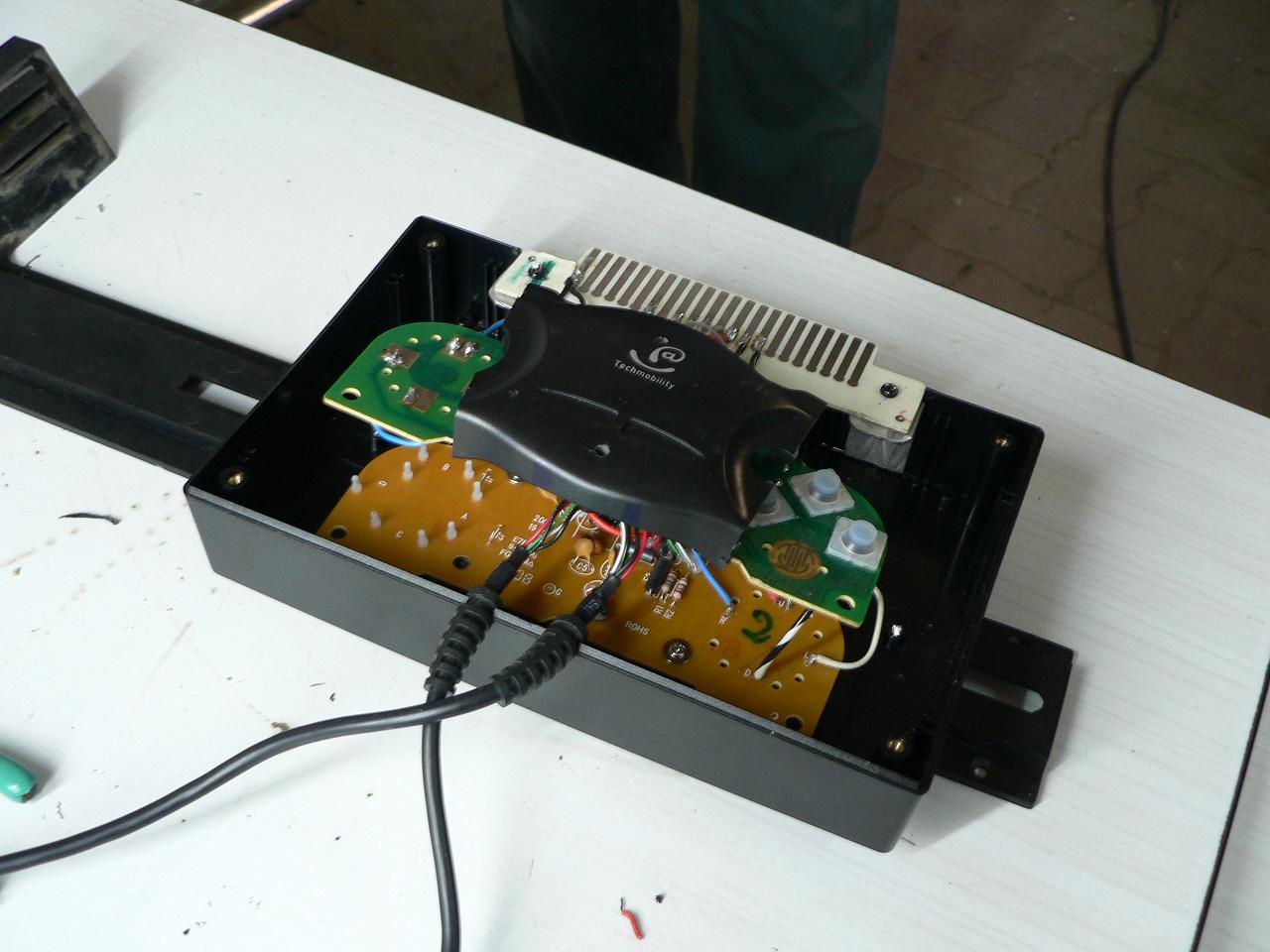

Intérieur boitier interface Jamma/USB.
Boitier interface Jamma/USB fini.
4.4 Les finitions intérieure:

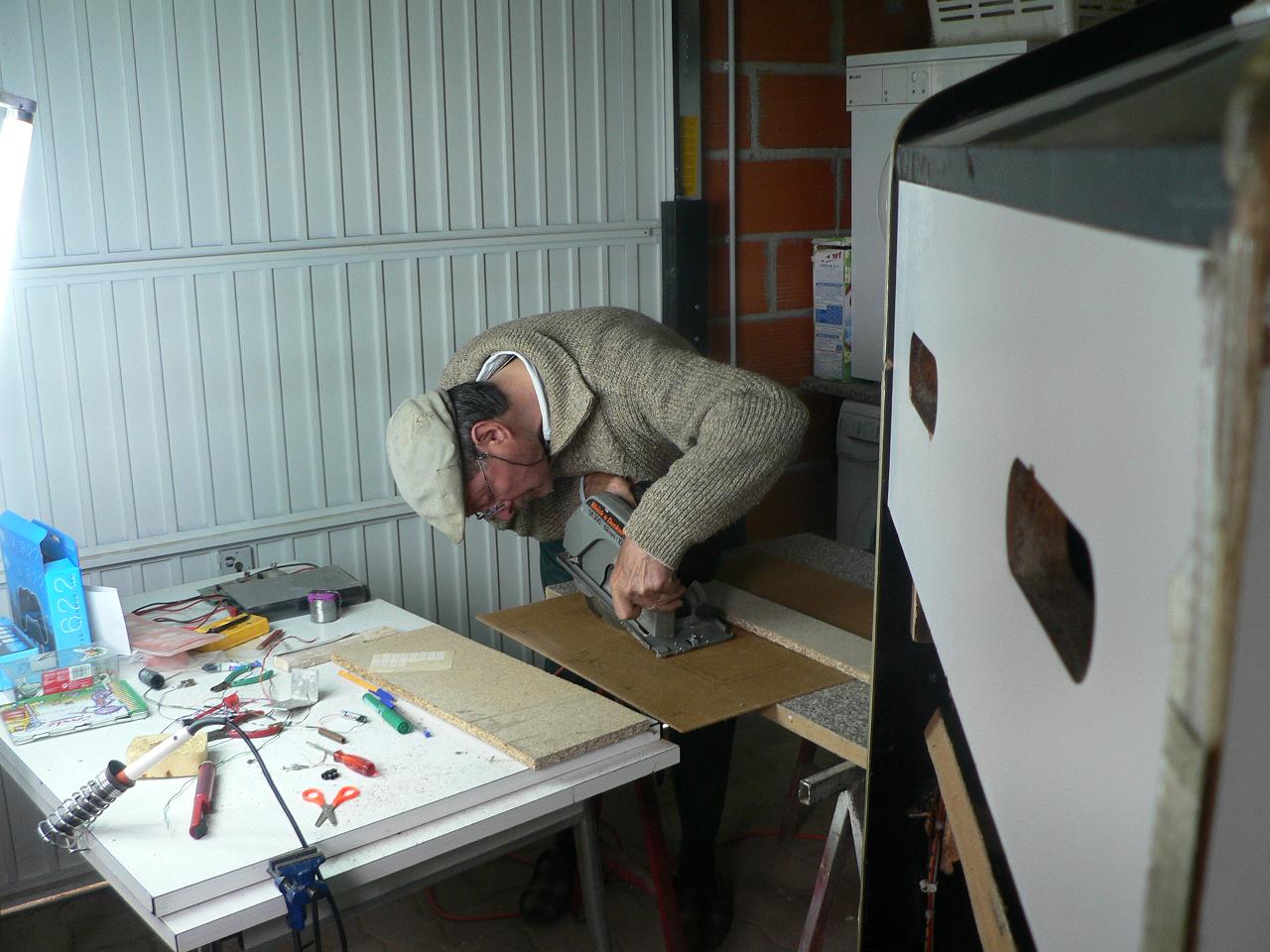

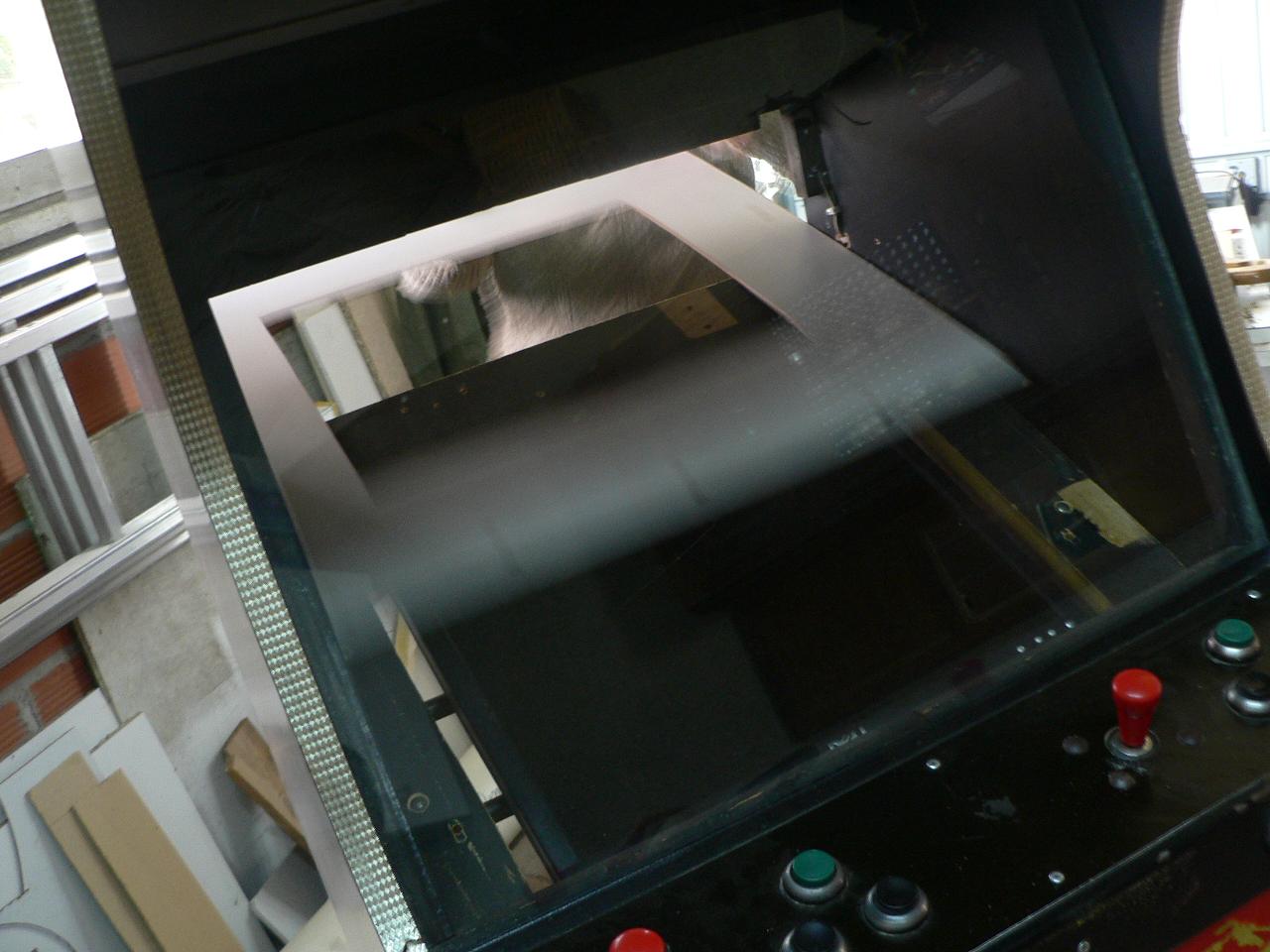

Découpage du cache cadre écran.

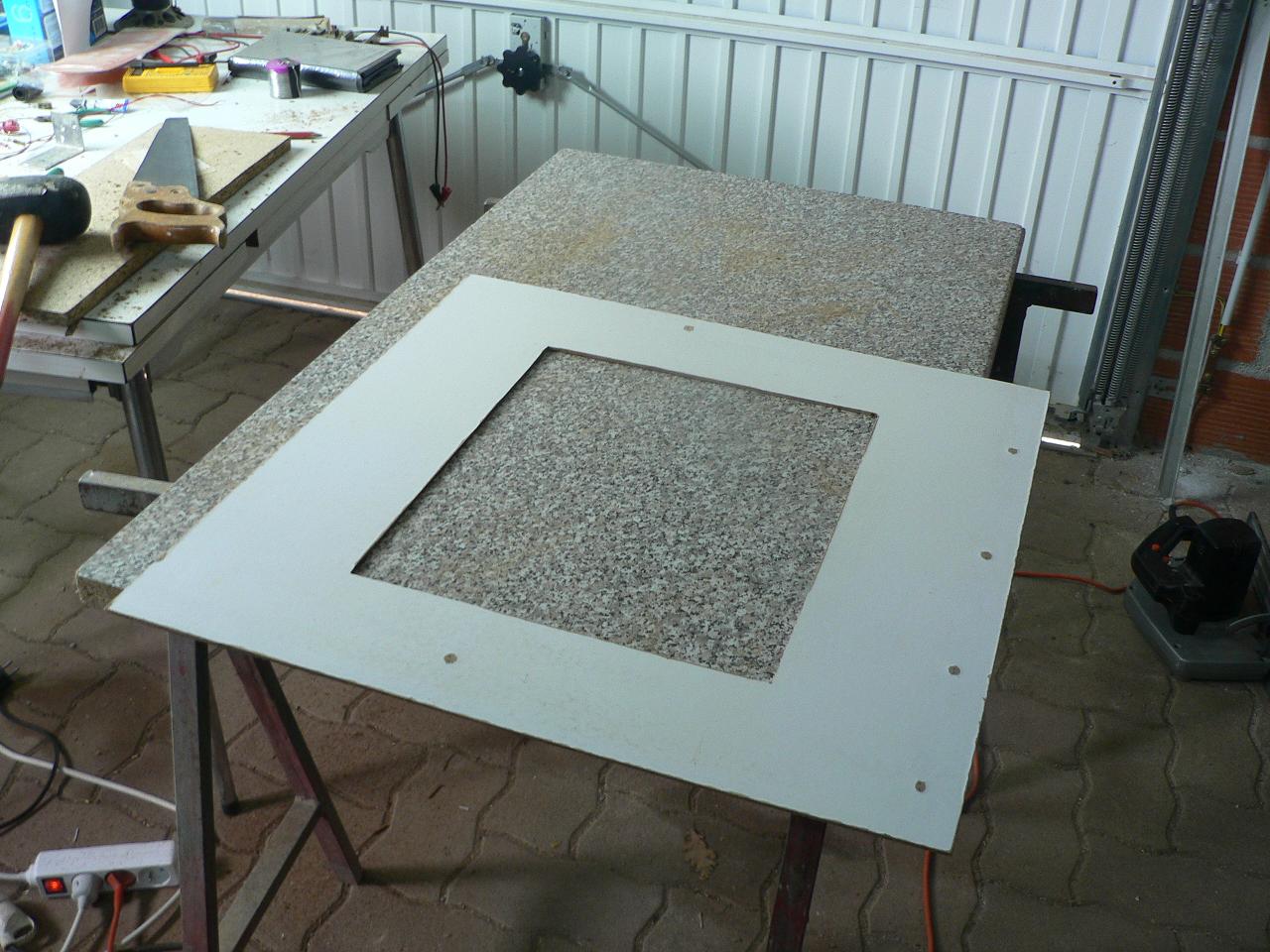

Cache cadre brut.
Prés installation du cache cadre dans la borne.

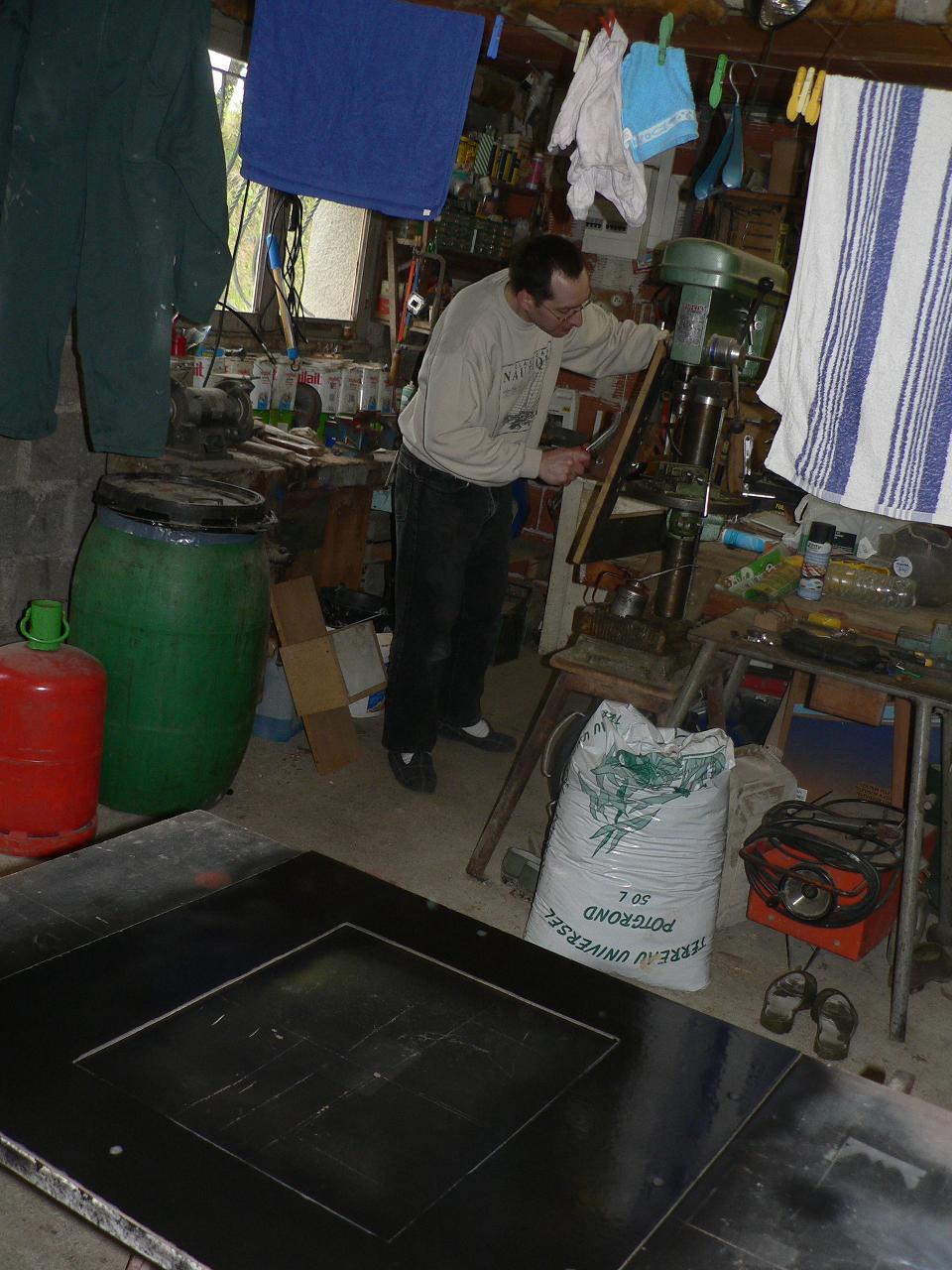

Cache cadre peint.

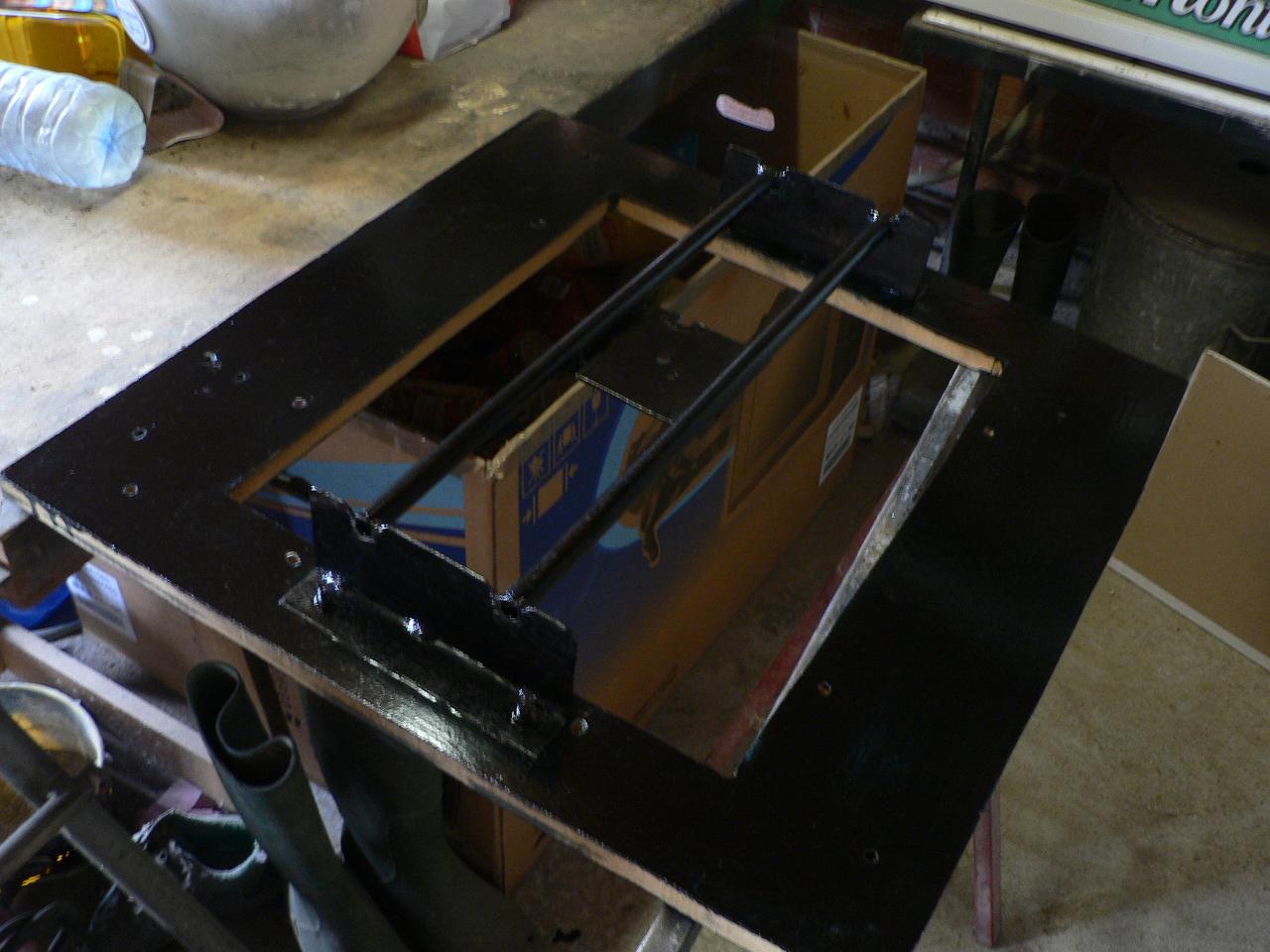

Préparation a la peinture du support écran.
Le support écran peint.

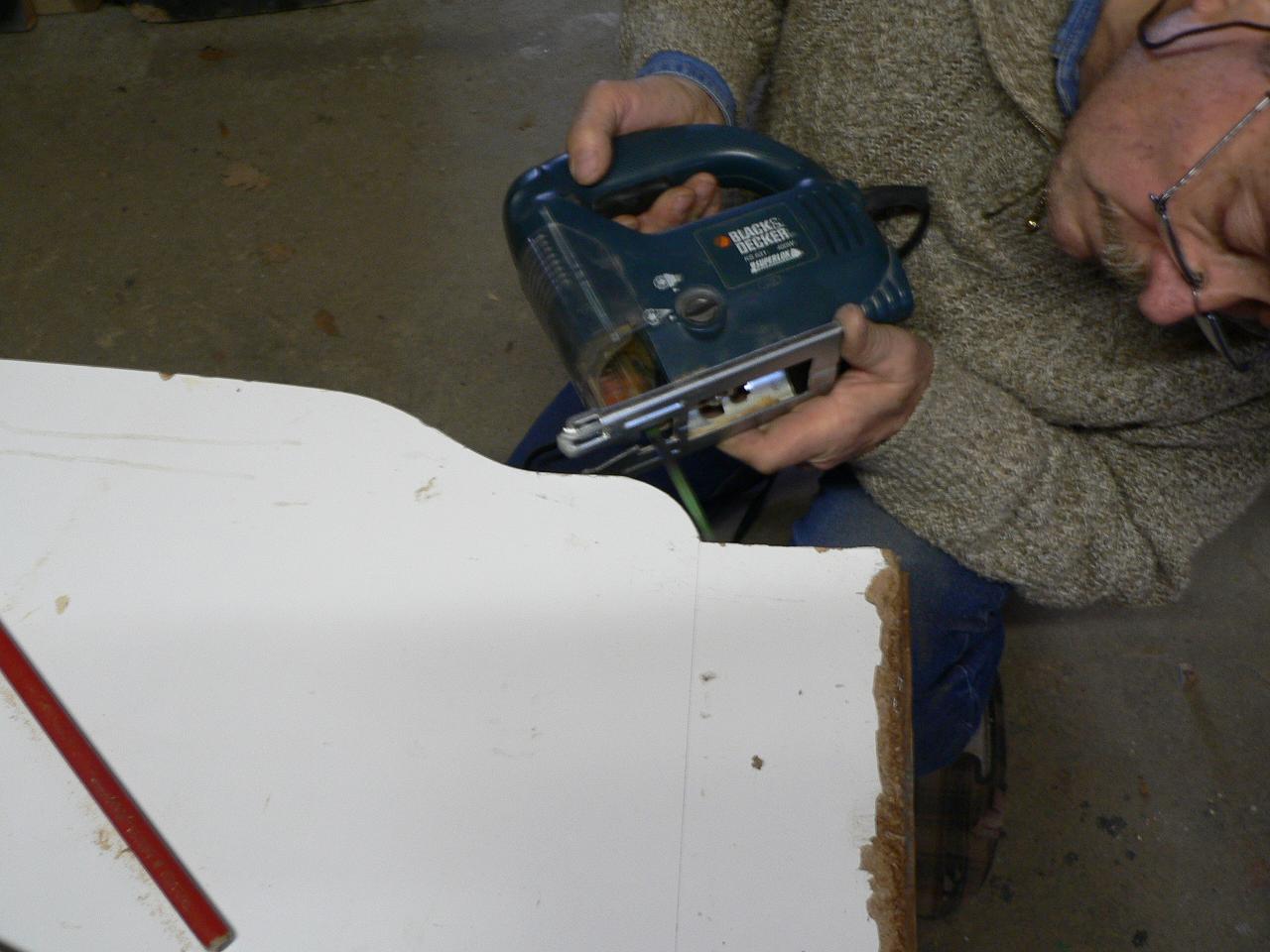

Rectification du défaut du chassie borne.
4.5 Après l’effort le réconfort :
Test de la borne sur Tortu Ninja de Méga Drive.«
Oui je sais, elle n’était destiné que pour Alex Kidd, mais elle marche aussi bien avec d'autres jeux comme Street Fighter ou Street Of Rage… »
Découpage du cache cadre écran.
Cache cadre brut.
Prés installation du cache cadre dans la borne.
Cache cadre peint.
Préparation a la peinture du support écran.
Le support écran peint.
Rectification du défaut du chassie borne.
4.5 Après l’effort le réconfort :
Test de la borne sur Tortu Ninja de Méga Drive.«
Oui je sais, elle n’était destiné que pour Alex Kidd, mais elle marche aussi bien avec d'autres jeux comme Street Fighter ou Street Of Rage… »
Les finitions :
1 Les premiéres mises aux propres:
Tout d’abord, mise au propre de l’installation électrique, permettant d’alimenter le PC, l’écran et le néon facial. L’interrupteur d’origine commende la mise sous tension de la borne.
Pour des raisons de sécurité, nous avons à ce point, laissé de côté l’idée de ponter l’interrupteur du PC. Son allumage se fera pour l'instant manuellement en passent par la porte des monnayeurs.

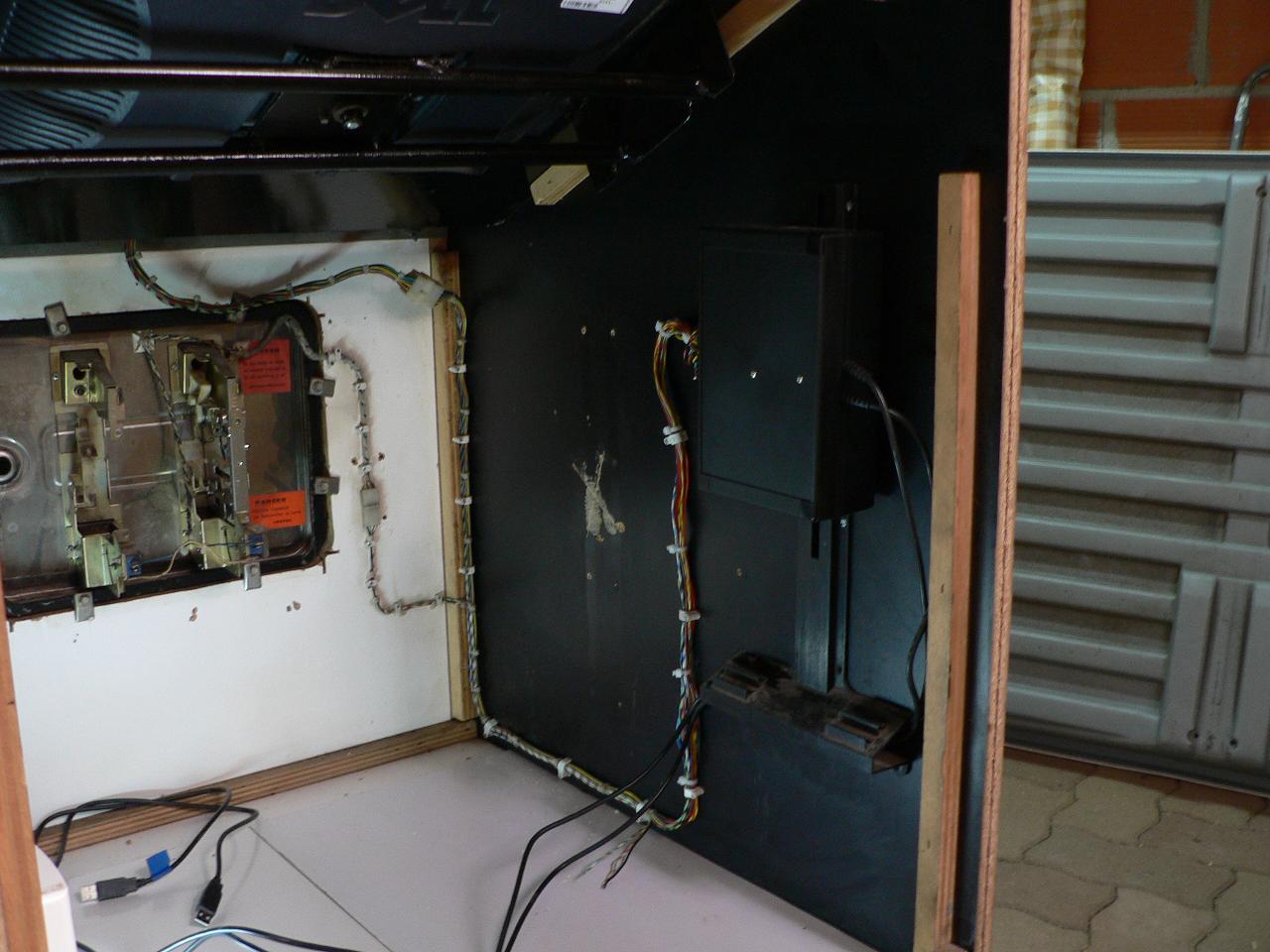

Vue du boitier de dérivation
Ensuite, installation d’un second plancher afin de mettre le PC à plat dans la borne. Puis, mise en place du boitier Jamma /USB.
Vue du boitier Jamma /USB.
Vue d’ensemble.

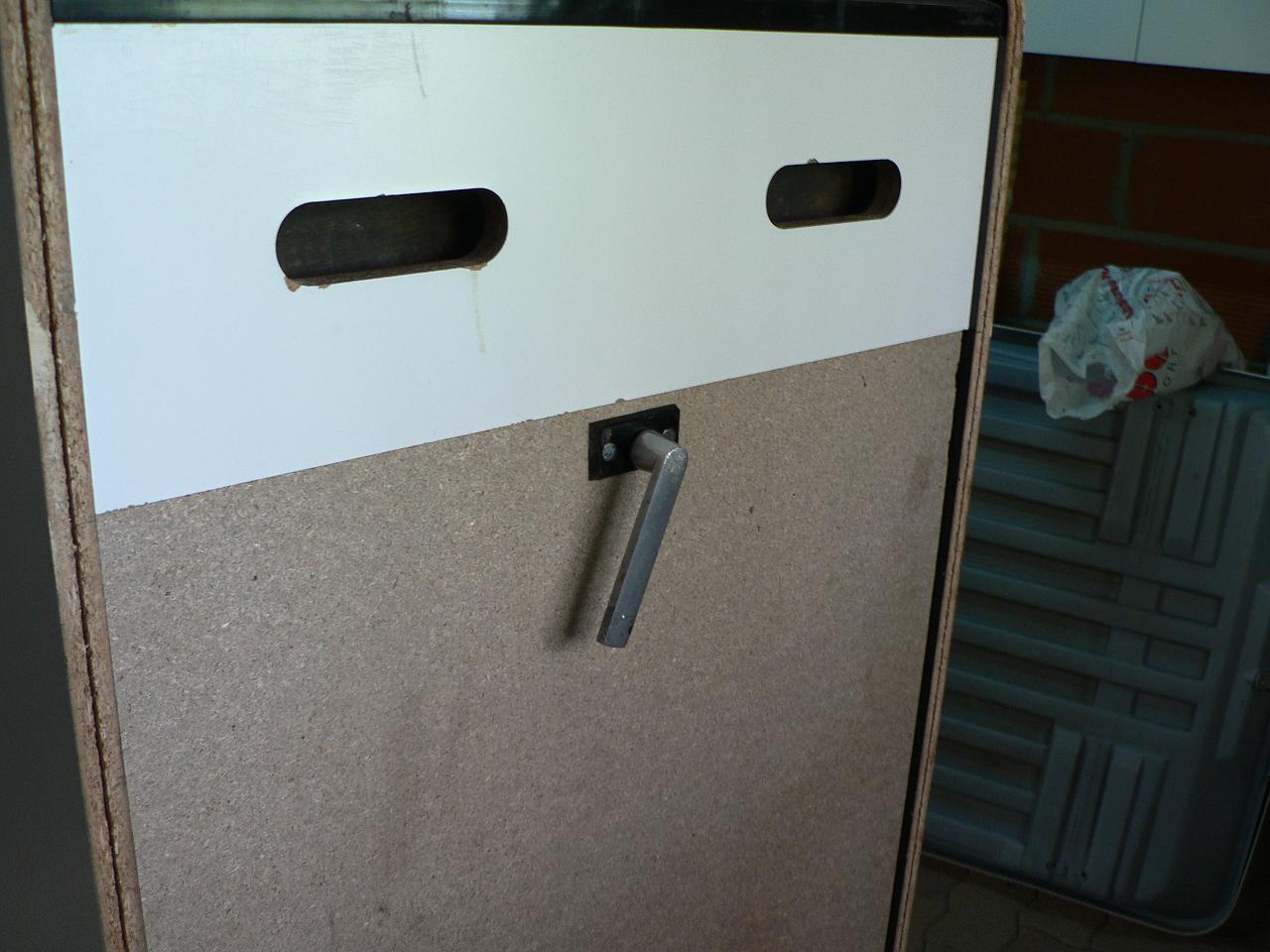

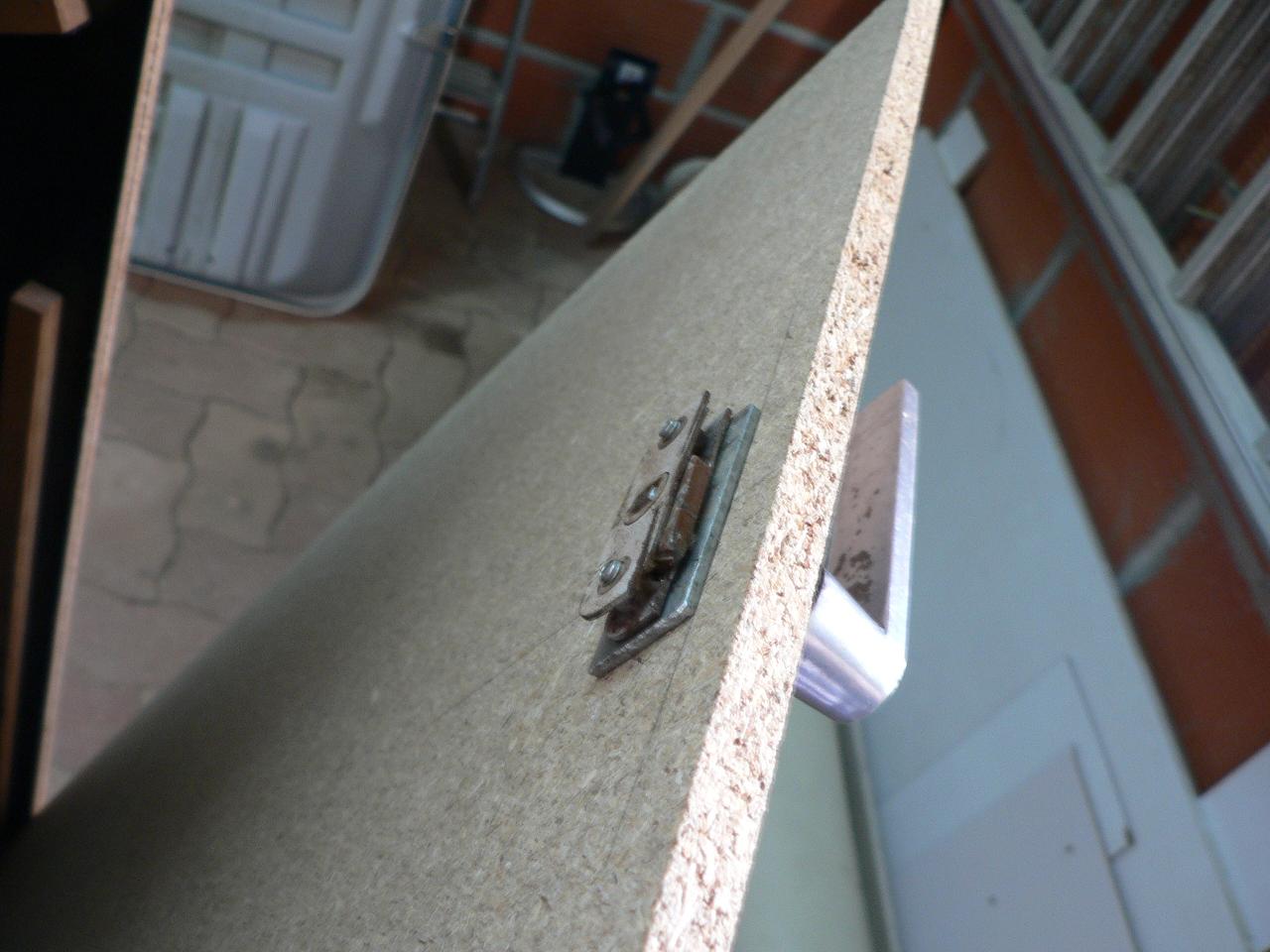

Enfin réalisation d’une cloison amovible arrière :
Cloison amovible image1.
Cloison amovible image2.

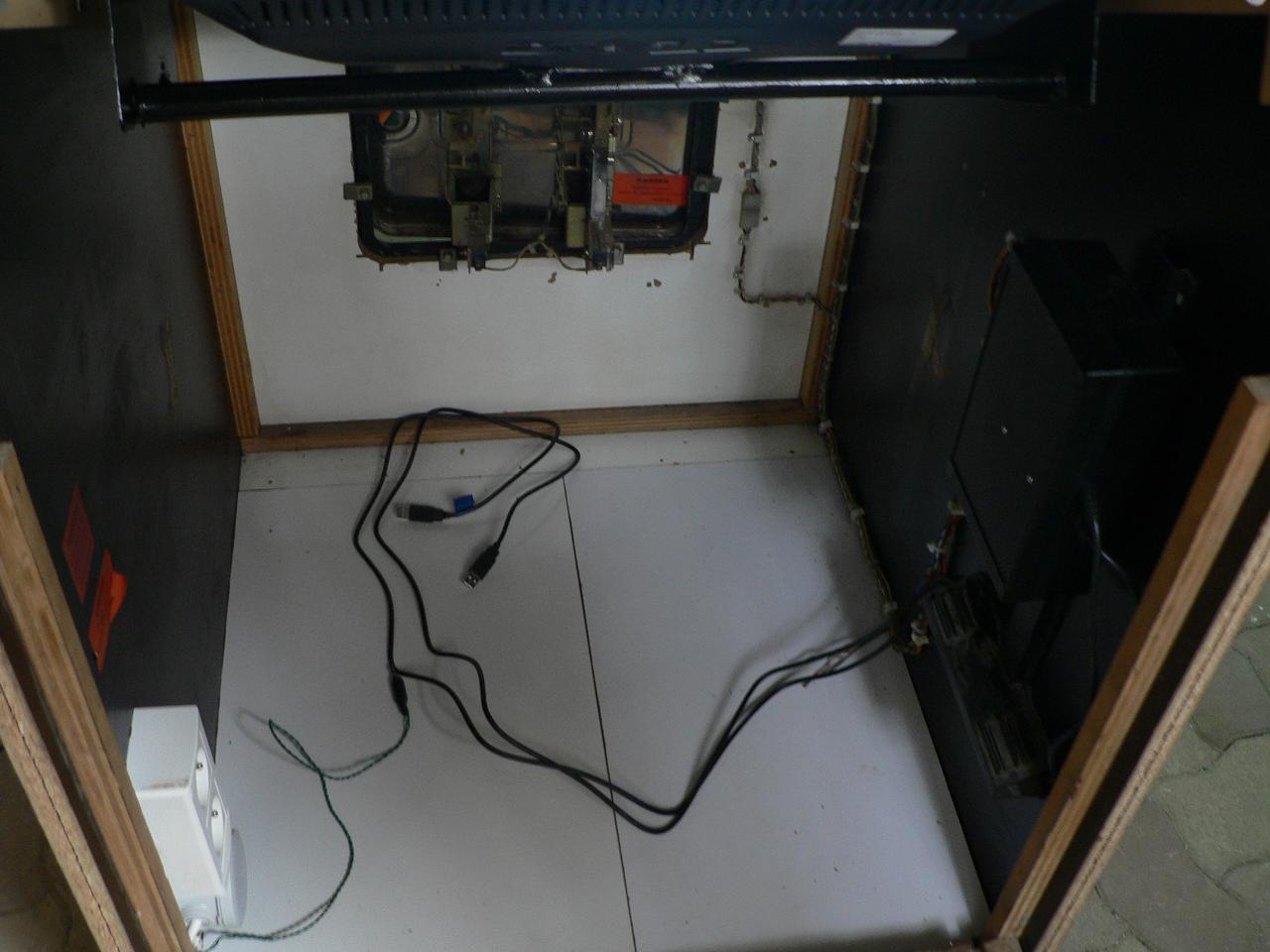

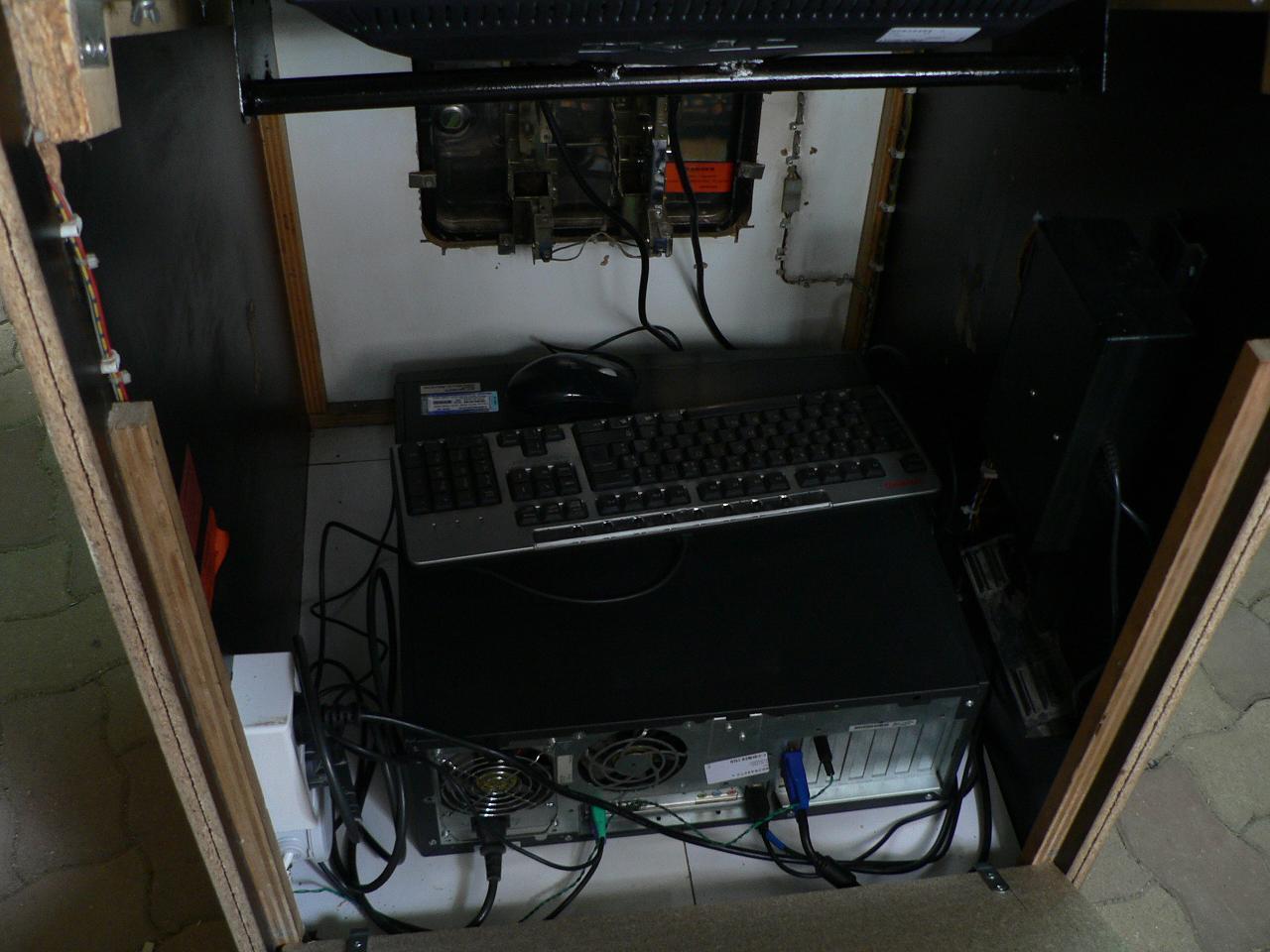

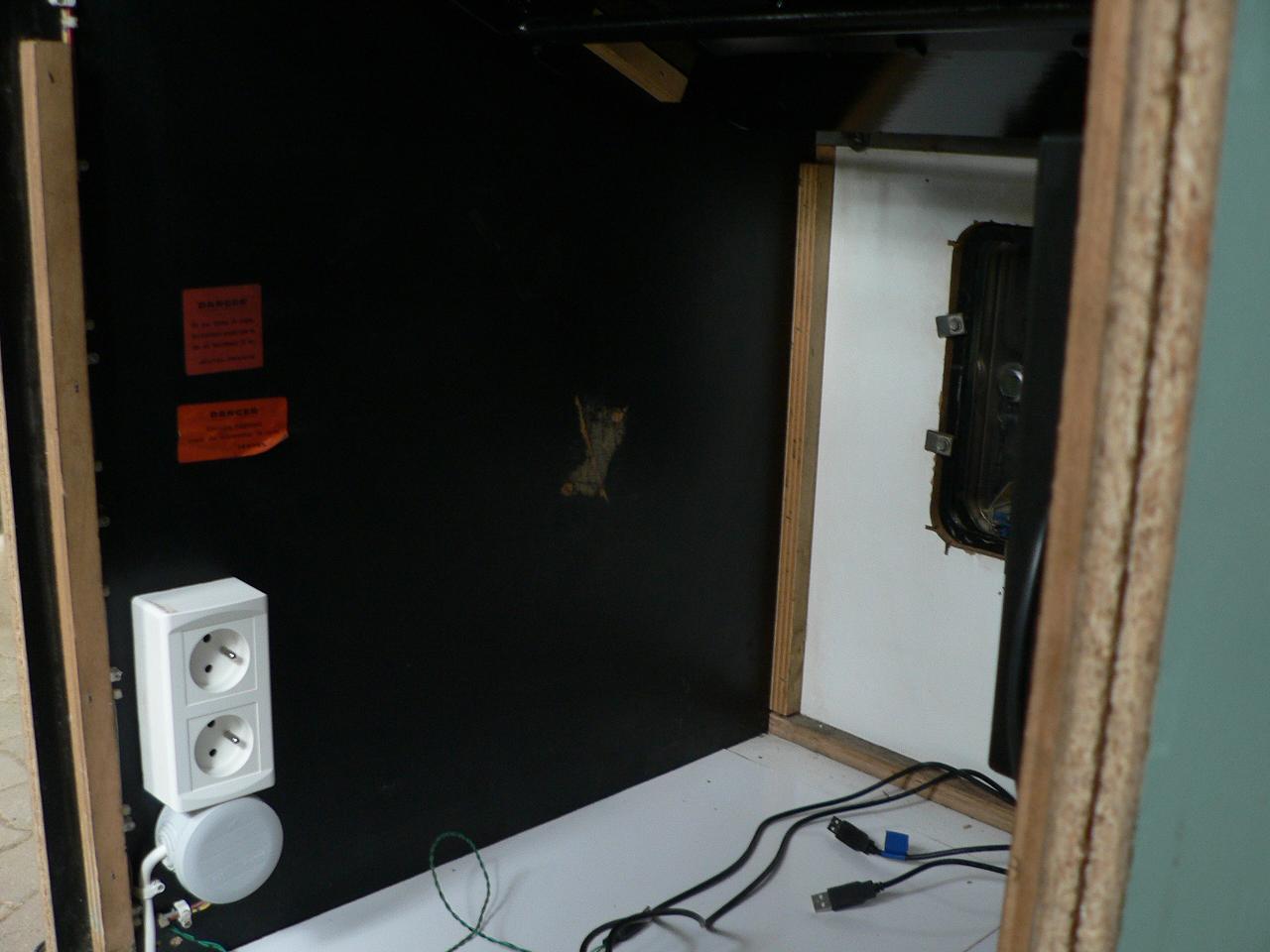

Voila comment se présente l’intérieur de la borne une foi complète :
Pour concrétiser notre travail, voici le logo officiel de l’AK1 :
Vue du boitier de dérivation
Ensuite, installation d’un second plancher afin de mettre le PC à plat dans la borne. Puis, mise en place du boitier Jamma /USB.
Vue du boitier Jamma /USB.
Vue d’ensemble.
Enfin réalisation d’une cloison amovible arrière :
Cloison amovible image1.
Cloison amovible image2.
Voila comment se présente l’intérieur de la borne une foi complète :
Pour concrétiser notre travail, voici le logo officiel de l’AK1 :

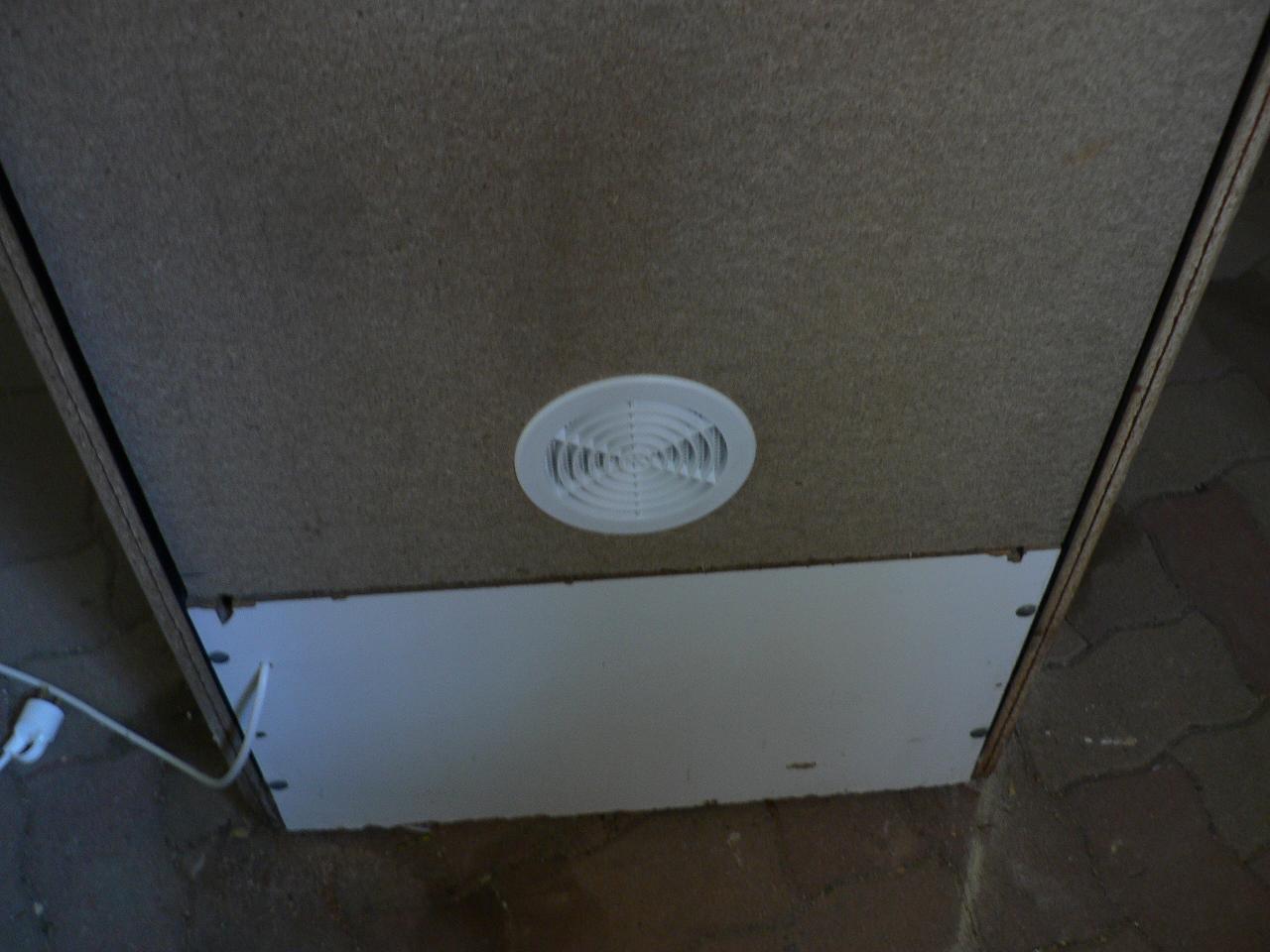

Afin de pallier a une éventuelle surchauffe, nous avons décidé d’installer une aération à l’arrière au niveau du PC :
http://www.vivealexkidd.com/ims/photosborne53.jpg
Elle permettra de favoriser la circulation de l’air du bas de la borne ver les anciennes aérations du haut:
http://www.vivealexkidd.com/ims/photosborne50.jpg
Pour ce faire, l’espace entre l’écran et la cloison arrière devra être agrandi.
http://www.vivealexkidd.com/ims/photosborne53.jpg
Elle permettra de favoriser la circulation de l’air du bas de la borne ver les anciennes aérations du haut:
http://www.vivealexkidd.com/ims/photosborne50.jpg
Pour ce faire, l’espace entre l’écran et la cloison arrière devra être agrandi.
2 Le pontage de l’interrupteur du PC :
Pour des raisons de commodité, l’idée de ponter l’allumage du PC a été reprise.
Car démarre le PC à travers la trappe des monnayeurs, ce n’est pas génial s’il faut le faire souvent.
Après réflexion, on a décidé que le mieux sera d’installer l’allumage PC au-dessus de la borne:
http://www.vivealexkidd.com/ims/photosborne54.jpg
http://www.vivealexkidd.com/ims/photosborne54.jpg

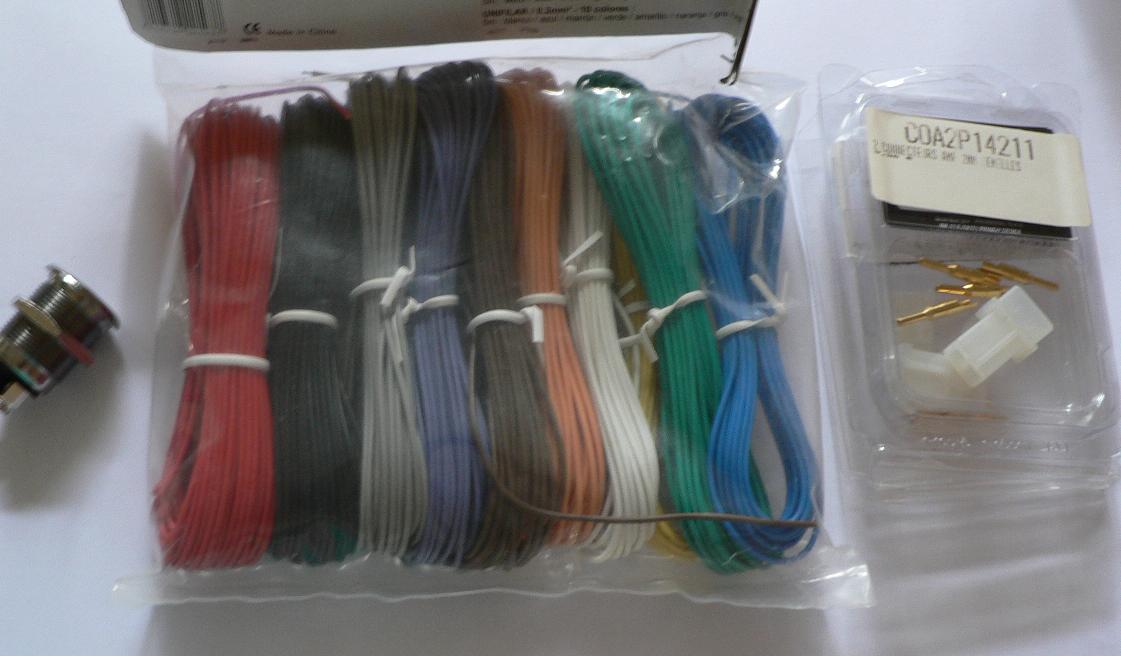

2.1 Voici le matériel nécessaire afin de ponter l’inter de l’ordinateur :
http://www.vivealexkidd.com/ims/photosborne55.jpg
Il s’agit d’un interrupteur poussoir (j’en ai trouvé un parfait, assez gros et de plus chromé), de câbles supplémentaires, et enfin d’un connecteur AMF 2 mm pour la connexion PC (cependant, il semblerait qu’un pris jack soit plus approprié).
http://www.vivealexkidd.com/ims/photosborne55.jpg
Il s’agit d’un interrupteur poussoir (j’en ai trouvé un parfait, assez gros et de plus chromé), de câbles supplémentaires, et enfin d’un connecteur AMF 2 mm pour la connexion PC (cependant, il semblerait qu’un pris jack soit plus approprié).
Les étapes du pontage:

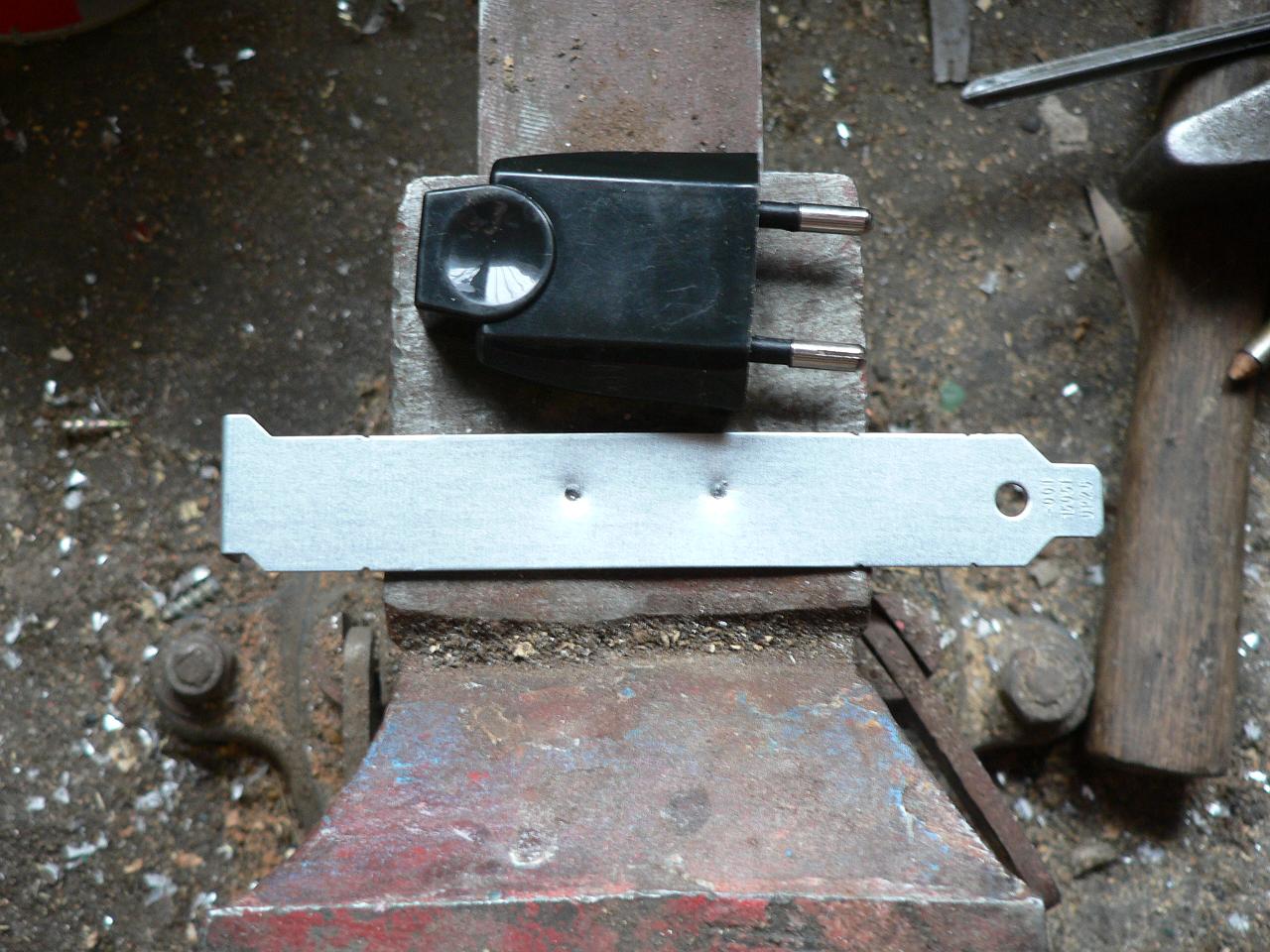

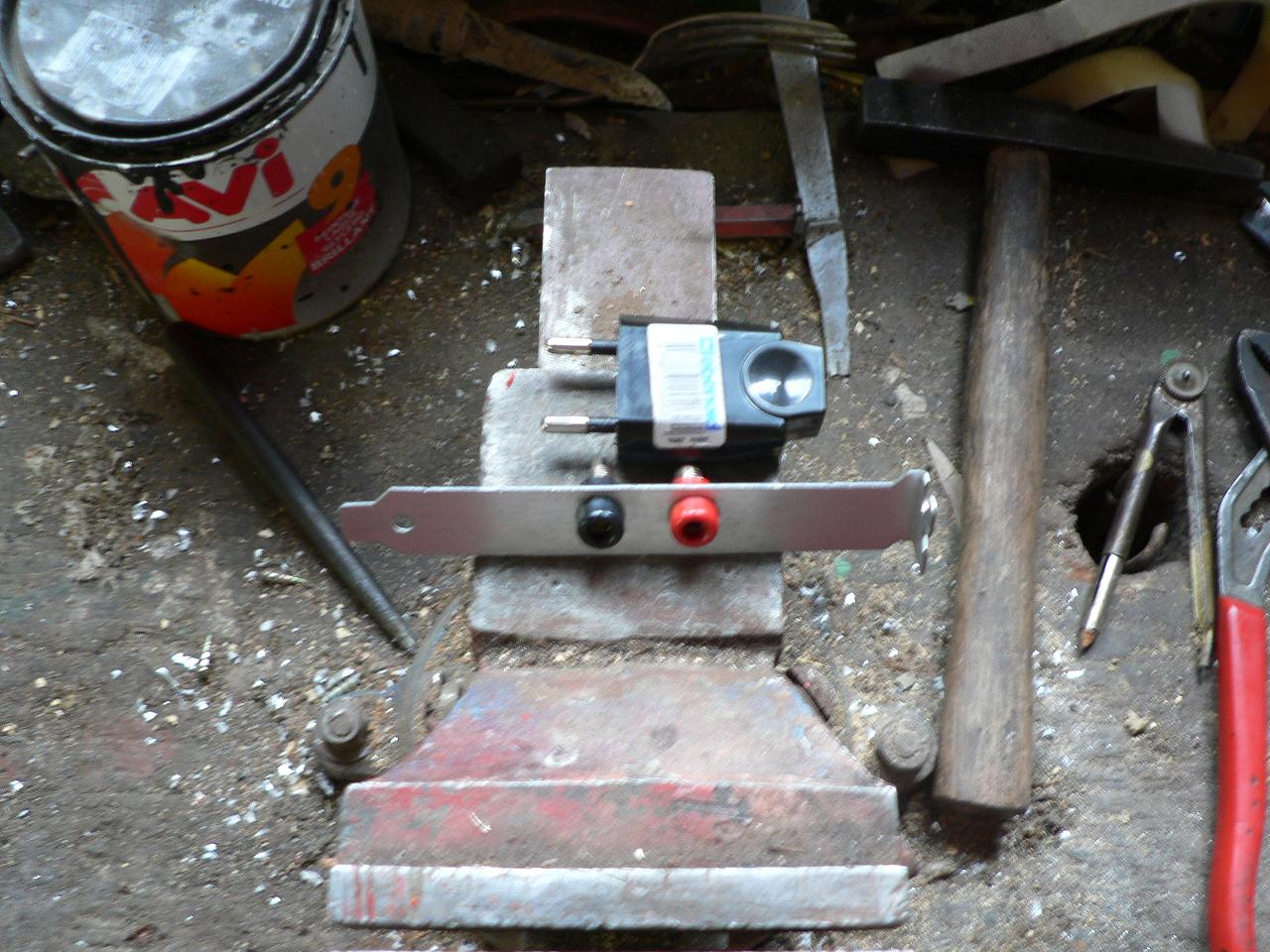

Préparation de la lamelle du PC.

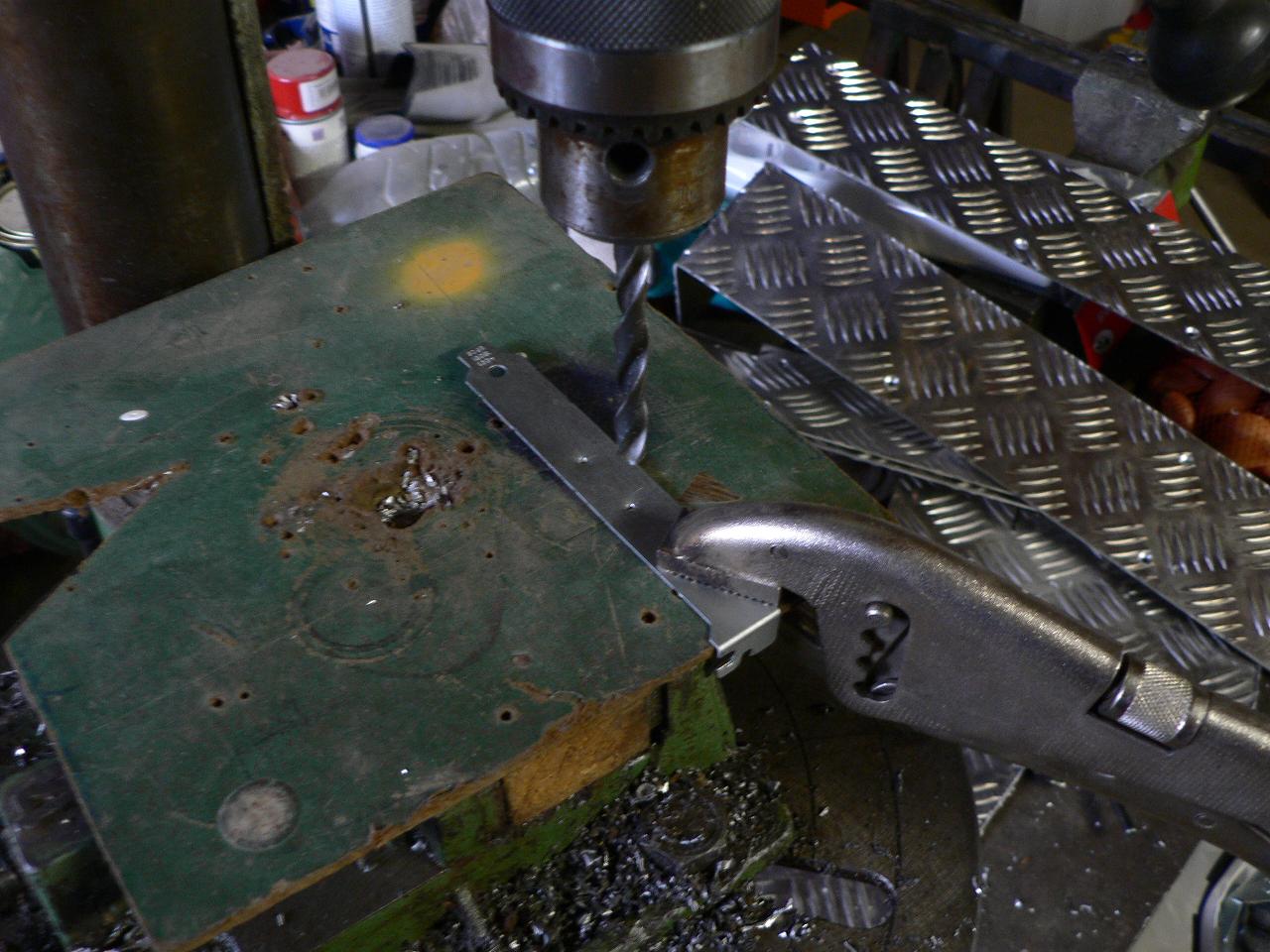

Perçage de la lamelle.
Installation des connecteurs avant soudure des fils.
Voici la lamelle prête à être installer dans le pc.

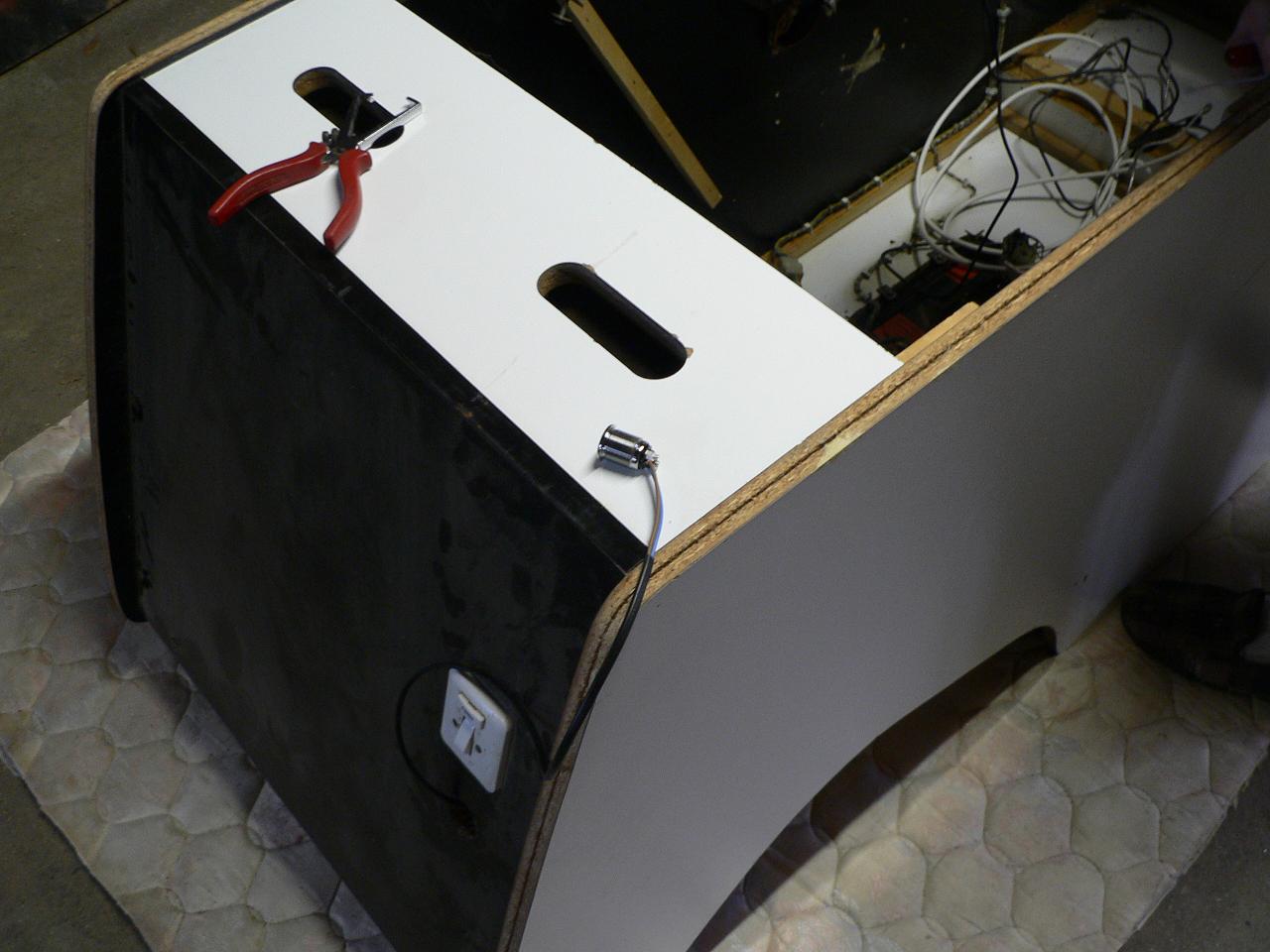

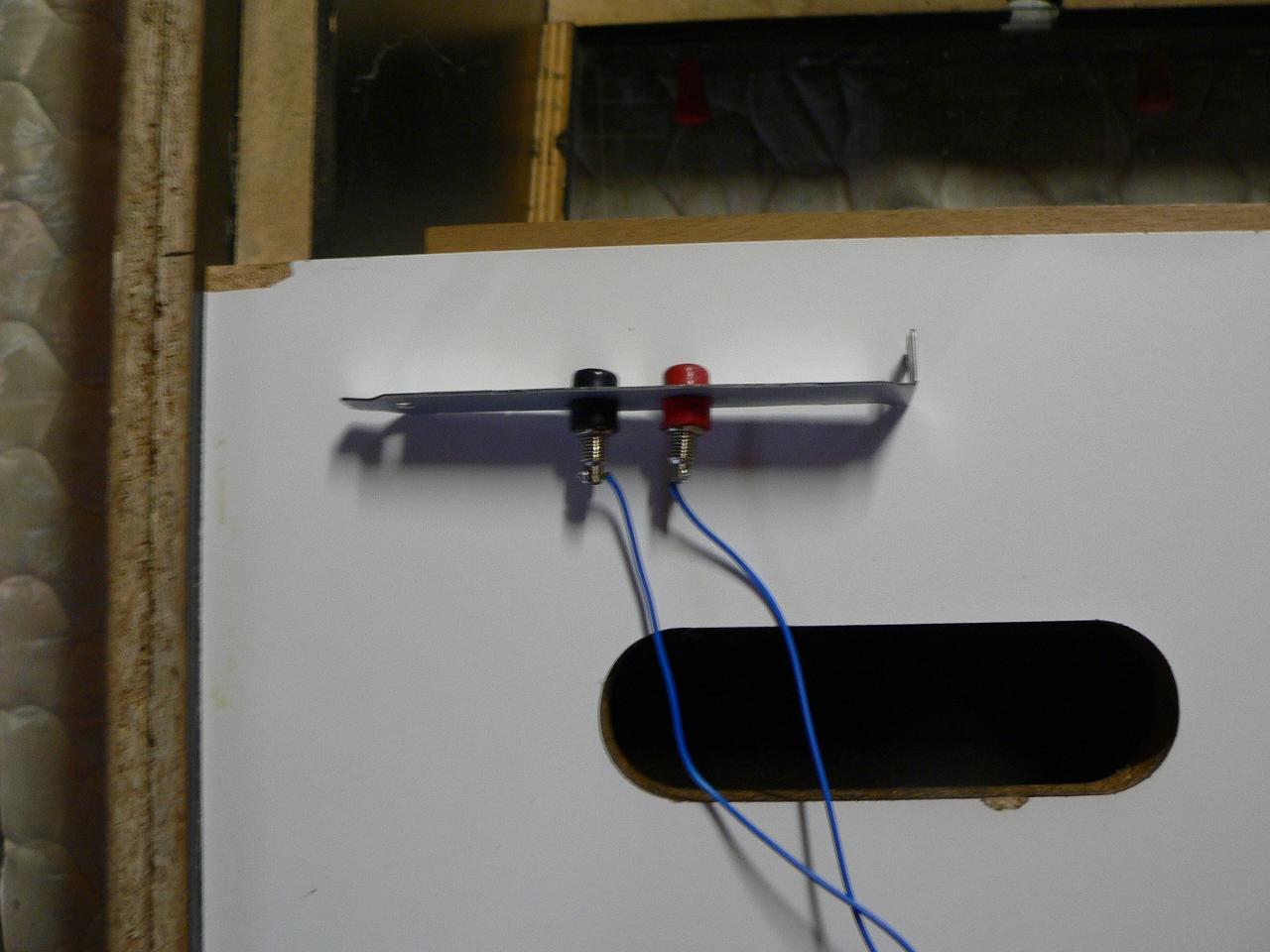

Installation de l’interrupteur sur le haut de la borne.
Il fut câblé afin d’être relié au PC via une prise standard.
Préparation de la lamelle du PC.
Perçage de la lamelle.
Installation des connecteurs avant soudure des fils.
Voici la lamelle prête à être installer dans le pc.
Installation de l’interrupteur sur le haut de la borne.
Il fut câblé afin d’être relié au PC via une prise standard.

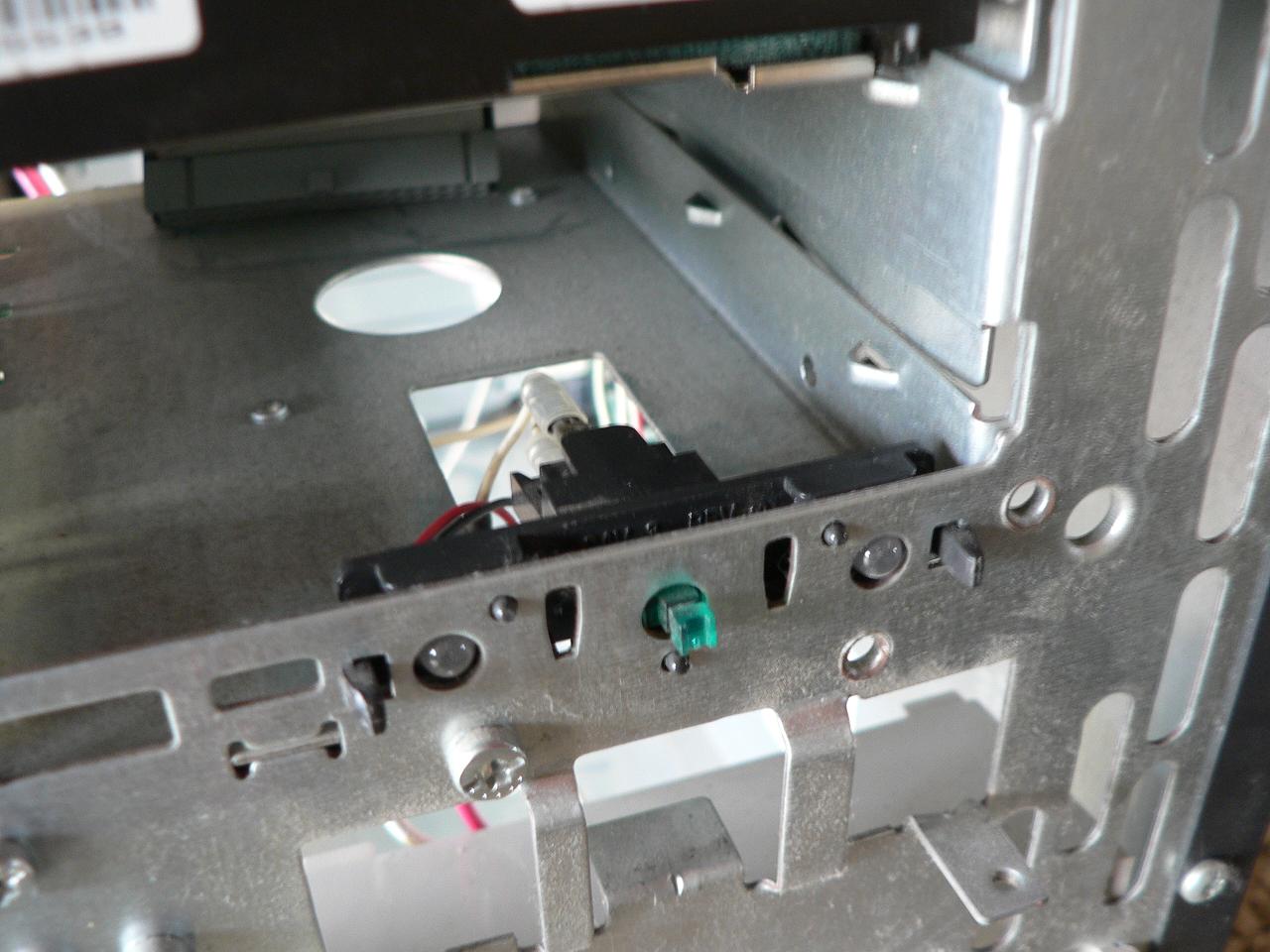

2.2 Ponter l’interrupteur du PC :
http://www.vivealexkidd.com/ims/photosborne86.jpg
J’ai pensé que l’affaire allait être vite réglé, car je comptais souder les fils du pontage directement sur les causses… Ce ne fut pas aussi simple.
http://www.vivealexkidd.com/ims/photosborne86.jpg
J’ai pensé que l’affaire allait être vite réglé, car je comptais souder les fils du pontage directement sur les causses… Ce ne fut pas aussi simple.
Premier problème, les fils utilisés initialement furent trop fragiles. Parfait pour souder sur des cartes, mais pas du tout adapter ici. Il a fallu donc refaire le câblage avec du multibrin, plus solide et plus souple.
http://www.vivealexkidd.com/ims/photosborne82.jpg

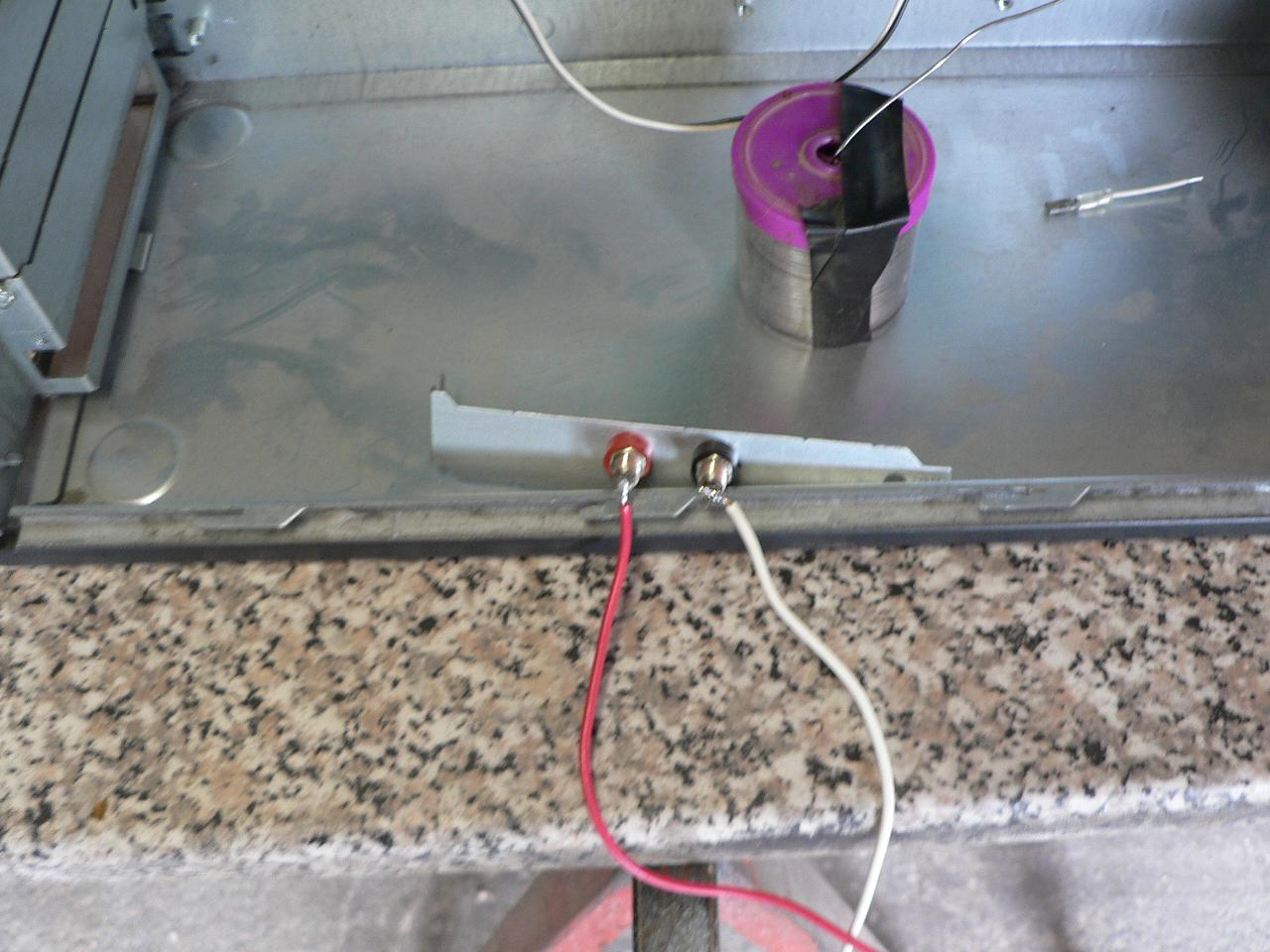

Deuxième problème, impossible de souder les fils sur les causses. Il a fallu donc ponté directement les fils, le tout enrober de gaine thermo.
http://www.vivealexkidd.com/ims/photosborne82.jpg
Deuxième problème, impossible de souder les fils sur les causses. Il a fallu donc ponté directement les fils, le tout enrober de gaine thermo.
Voici la procédure :

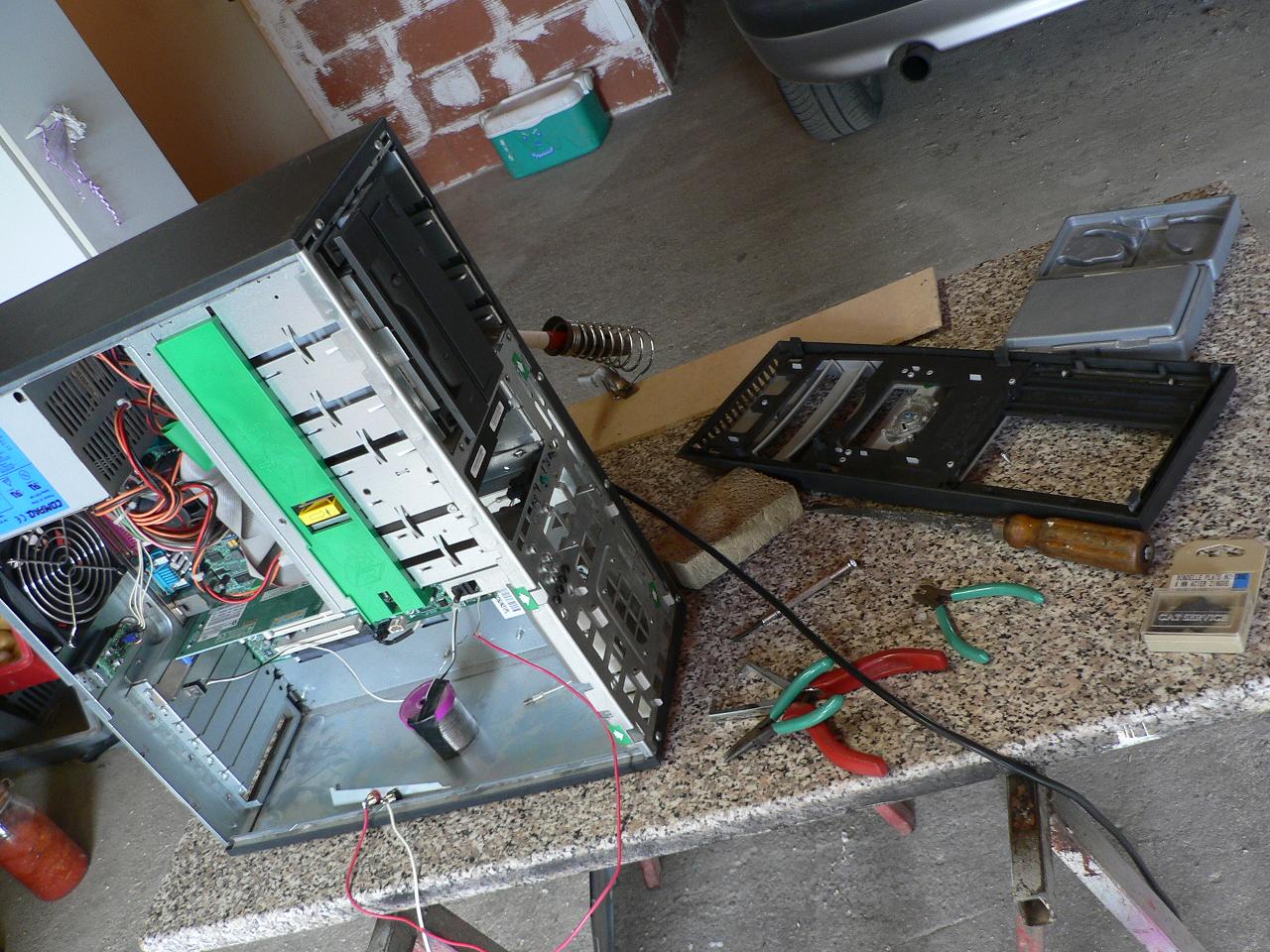

on coupe d’abord le fil relié au PC, on le dénude et enfin on l’étame.
http://www.vivealexkidd.com/ims/photosborne80.jpg
On soude ensuite le fil extérieur au fil venant du PC, en rajoute la gaine thermo.
http://www.vivealexkidd.com/ims/photosborne80.jpg
On soude ensuite le fil extérieur au fil venant du PC, en rajoute la gaine thermo.

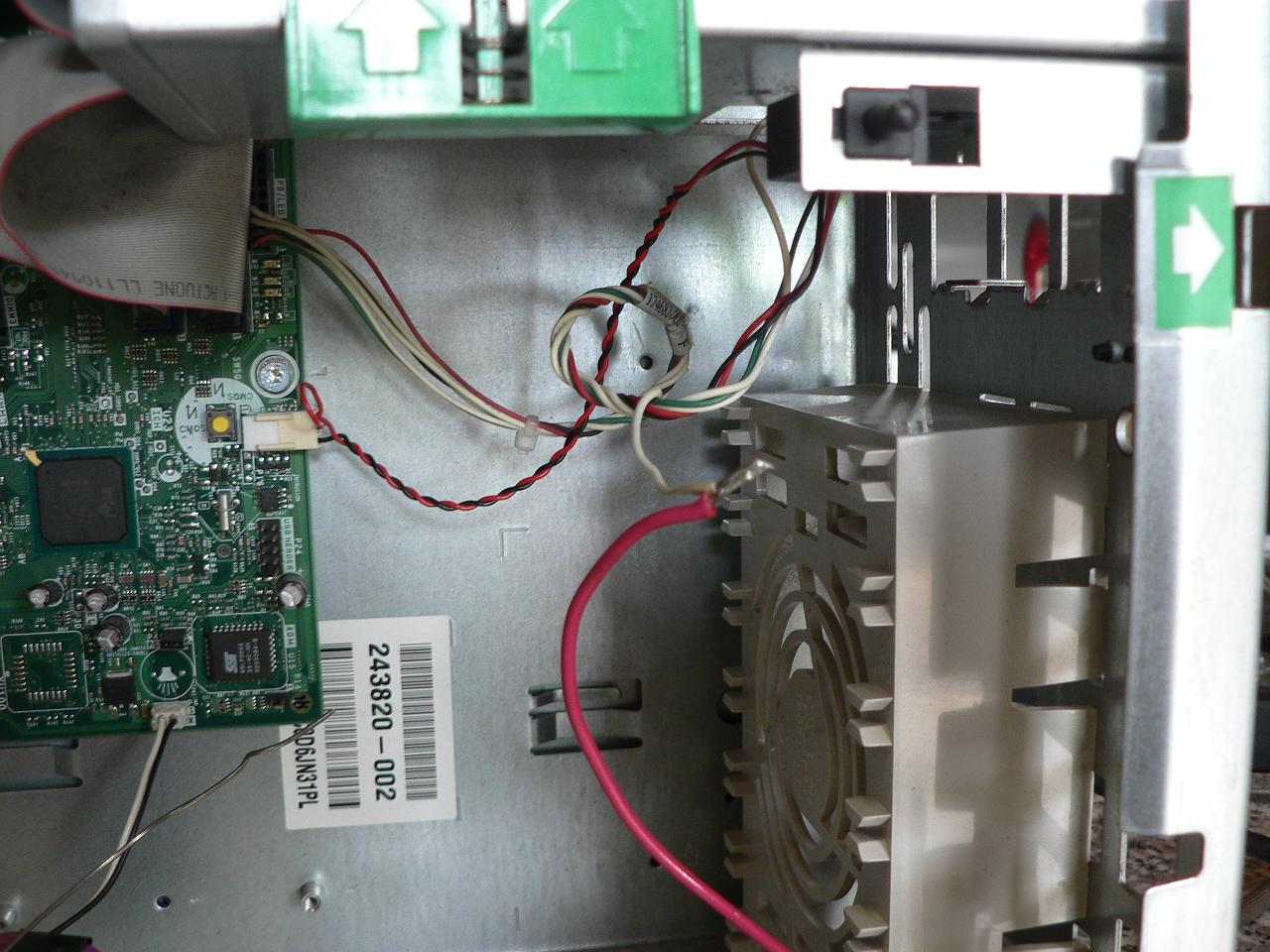

http://www.vivealexkidd.com/ims/photosborne81.jpg

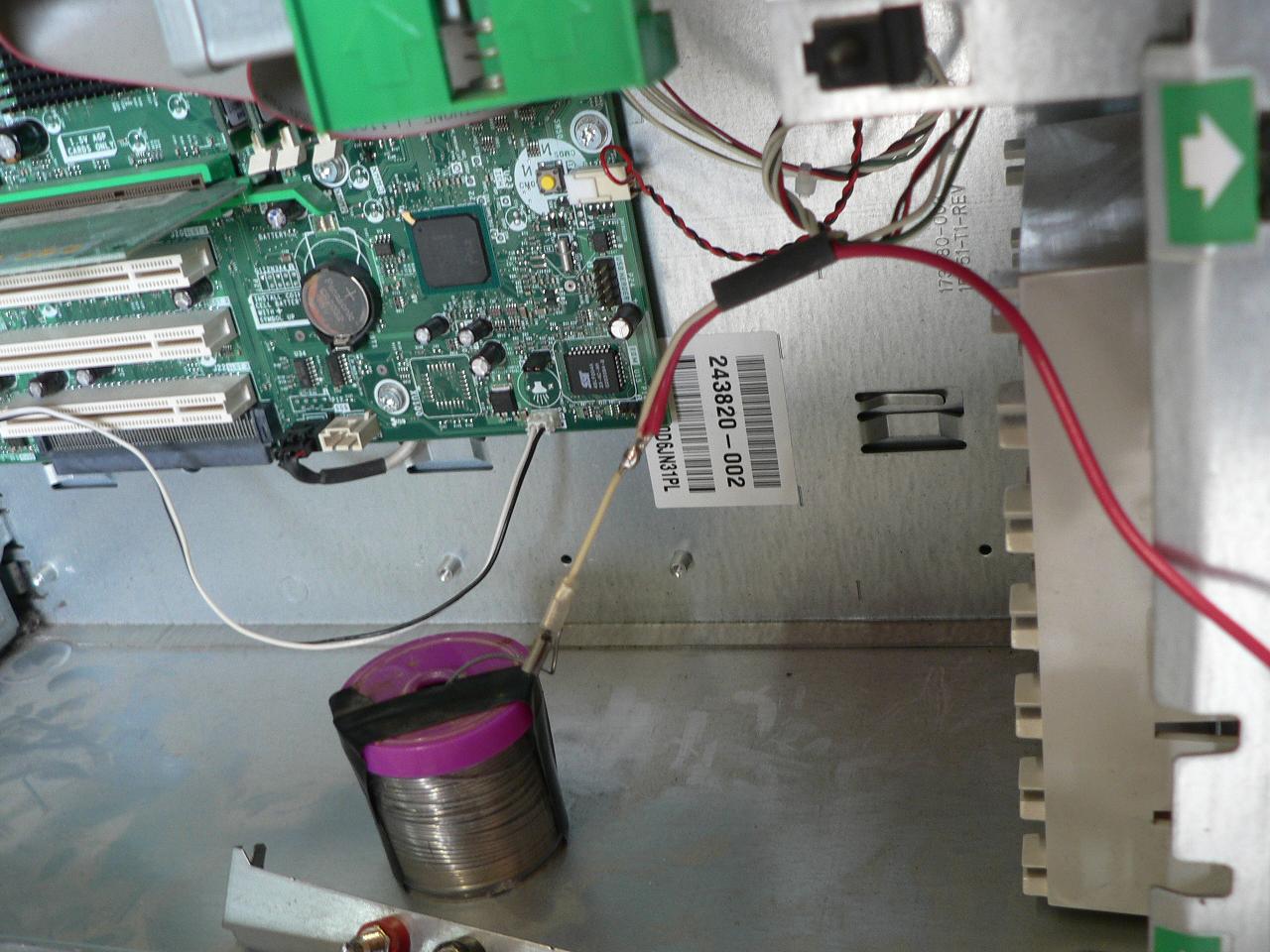

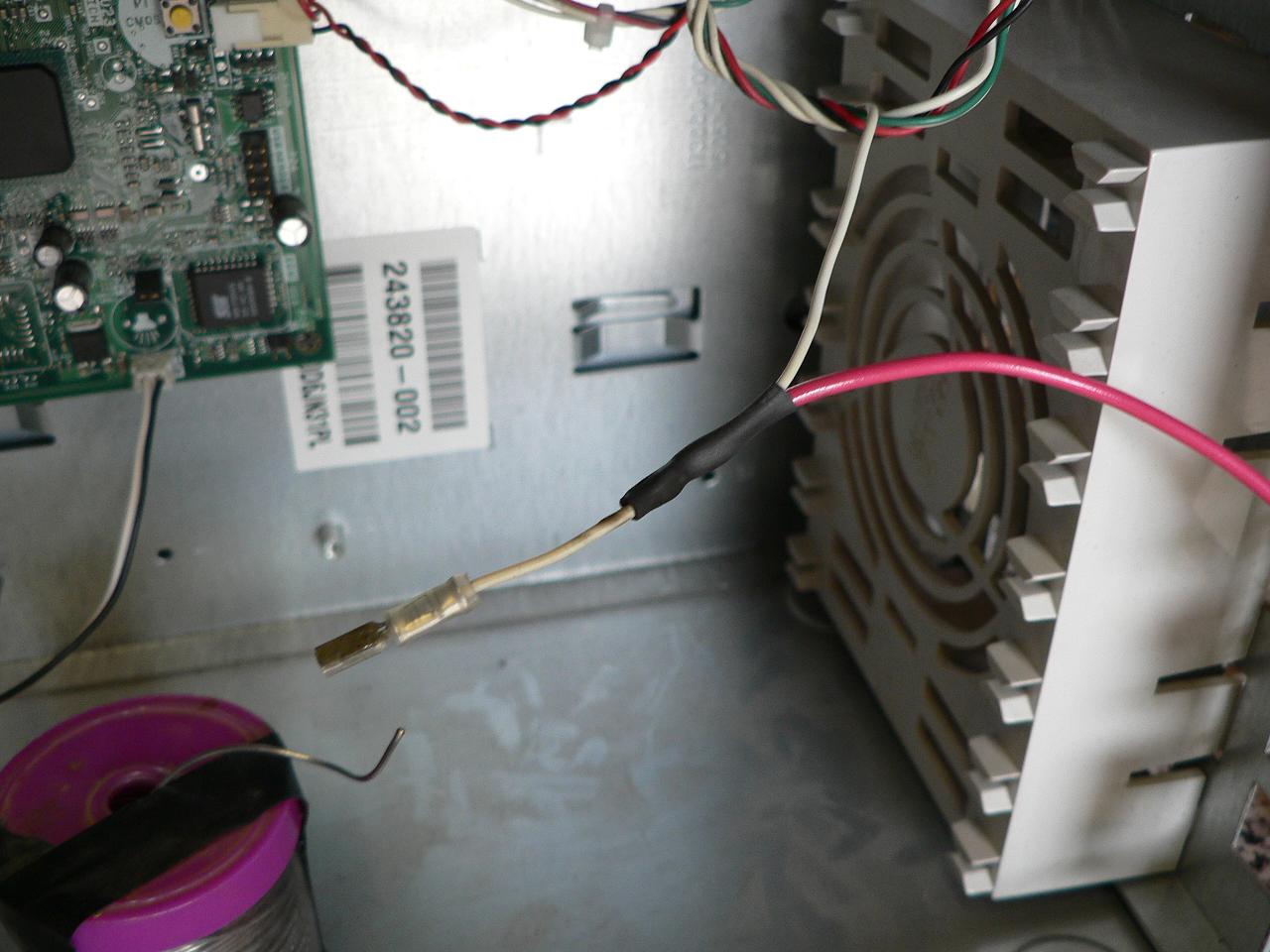

On soude a l’ensemble le fil muni du causse, et on protège le tout avec la gaine chauffée.
http://www.vivealexkidd.com/ims/photosborne83.jpg
http://www.vivealexkidd.com/ims/photosborne84.jpg

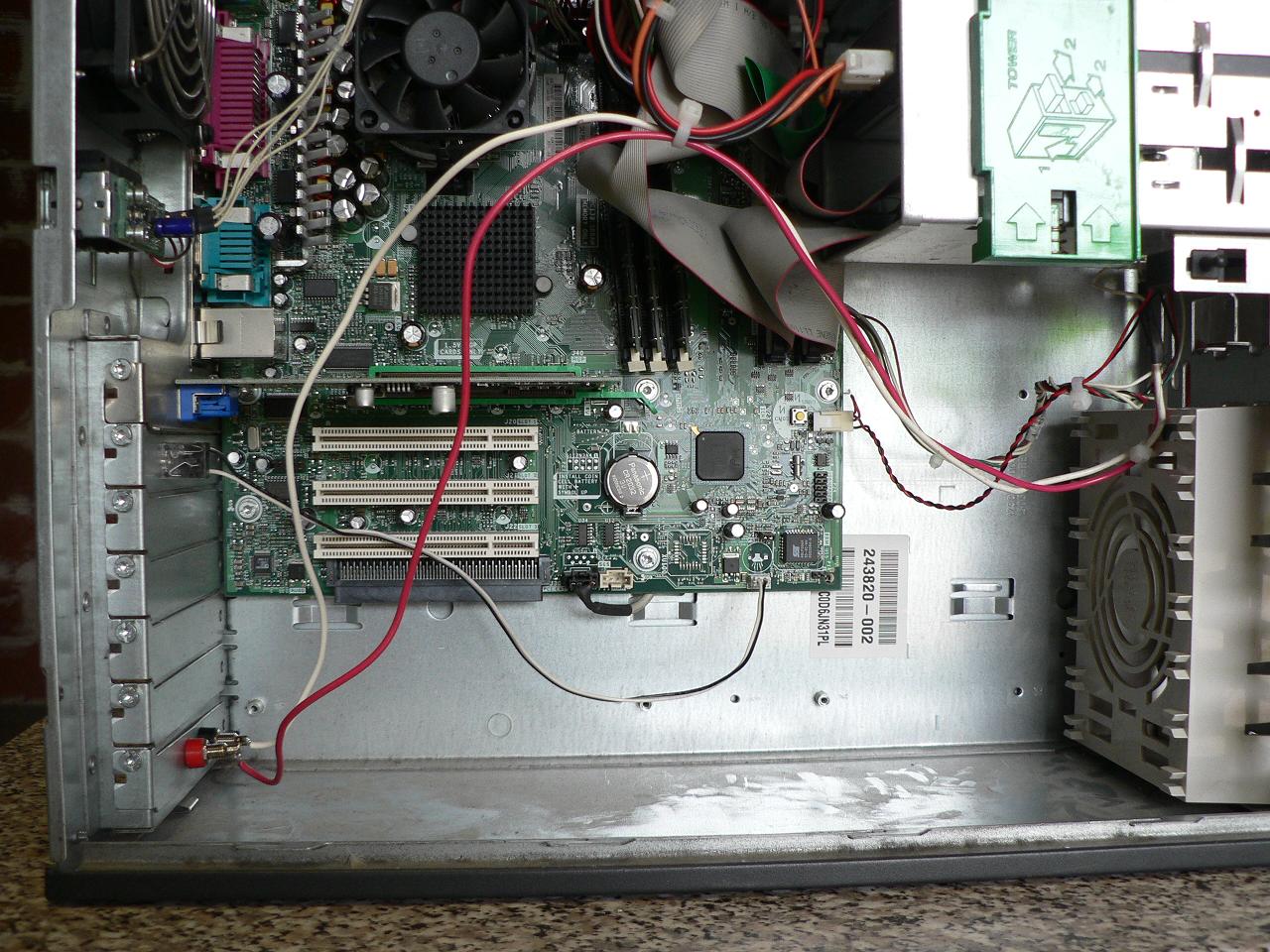

Enfin on fixe le tout avec quelque collier.
http://www.vivealexkidd.com/ims/photosborne85.jpg
Voilà, le câblage de l’AK1 est désormais terminé, reste à l’embellir.

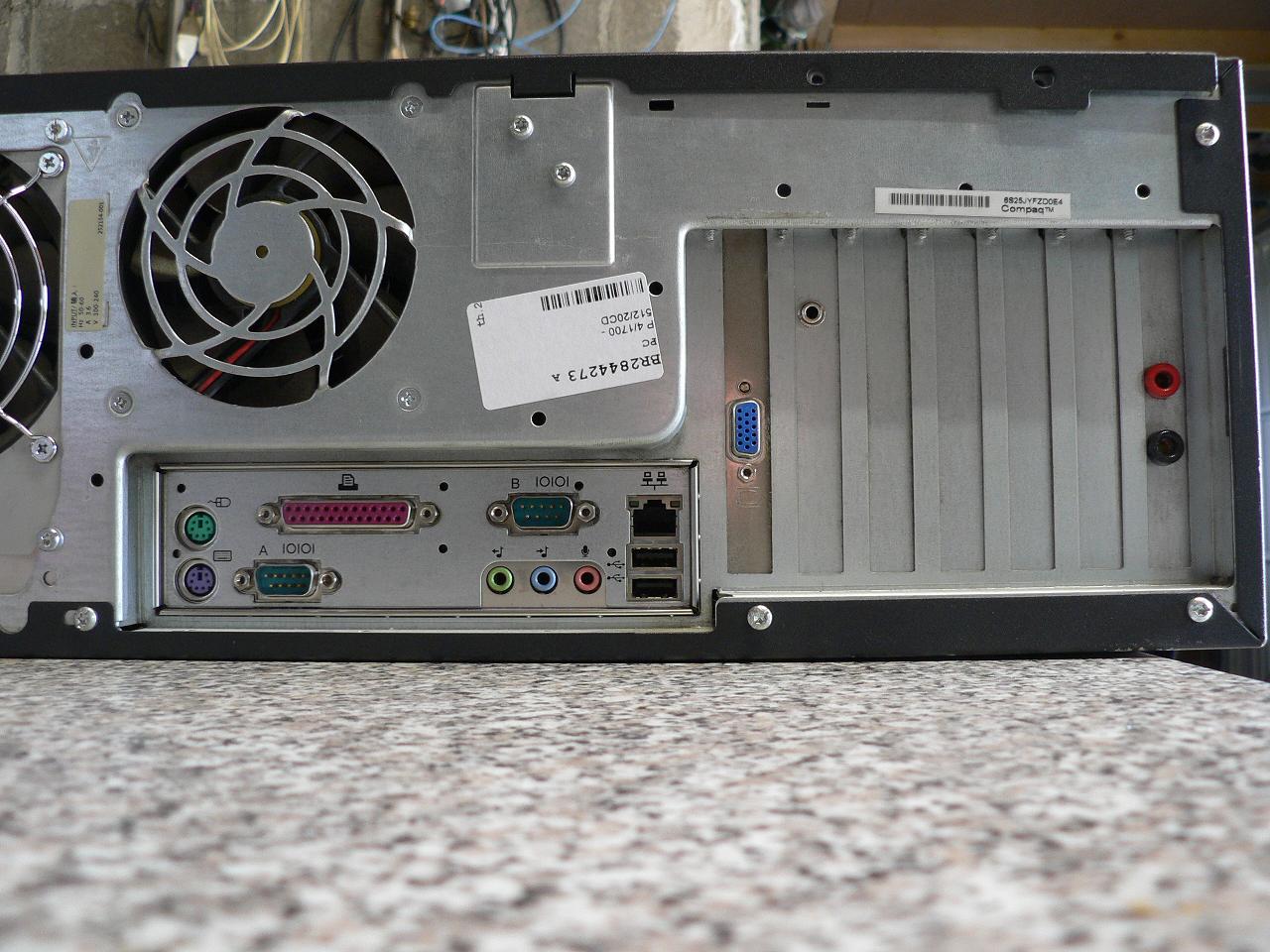

http://www.vivealexkidd.com/ims/photosborne87.jpg
On soude a l’ensemble le fil muni du causse, et on protège le tout avec la gaine chauffée.
http://www.vivealexkidd.com/ims/photosborne83.jpg
http://www.vivealexkidd.com/ims/photosborne84.jpg
Enfin on fixe le tout avec quelque collier.
http://www.vivealexkidd.com/ims/photosborne85.jpg
Voilà, le câblage de l’AK1 est désormais terminé, reste à l’embellir.
http://www.vivealexkidd.com/ims/photosborne87.jpg

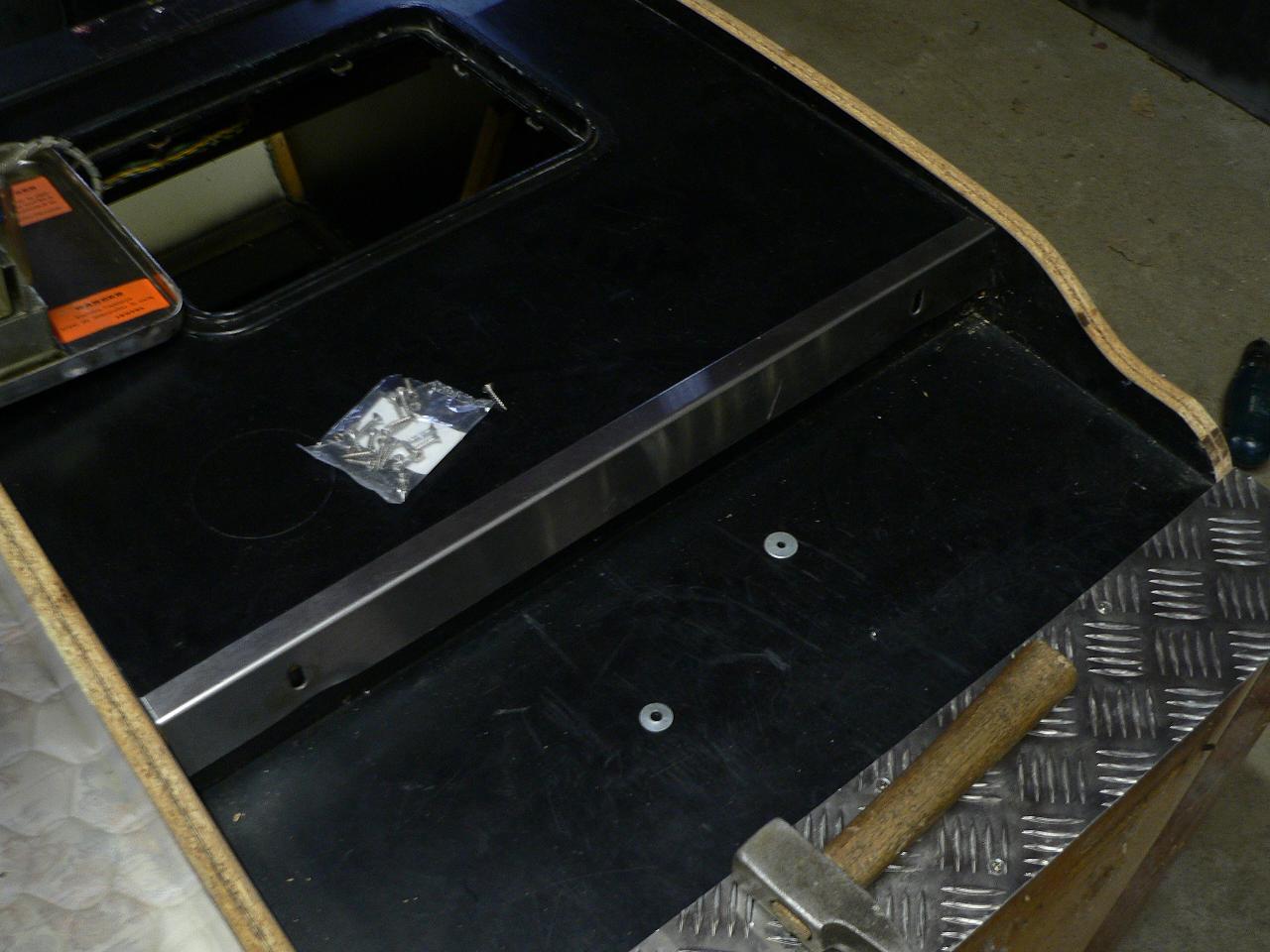

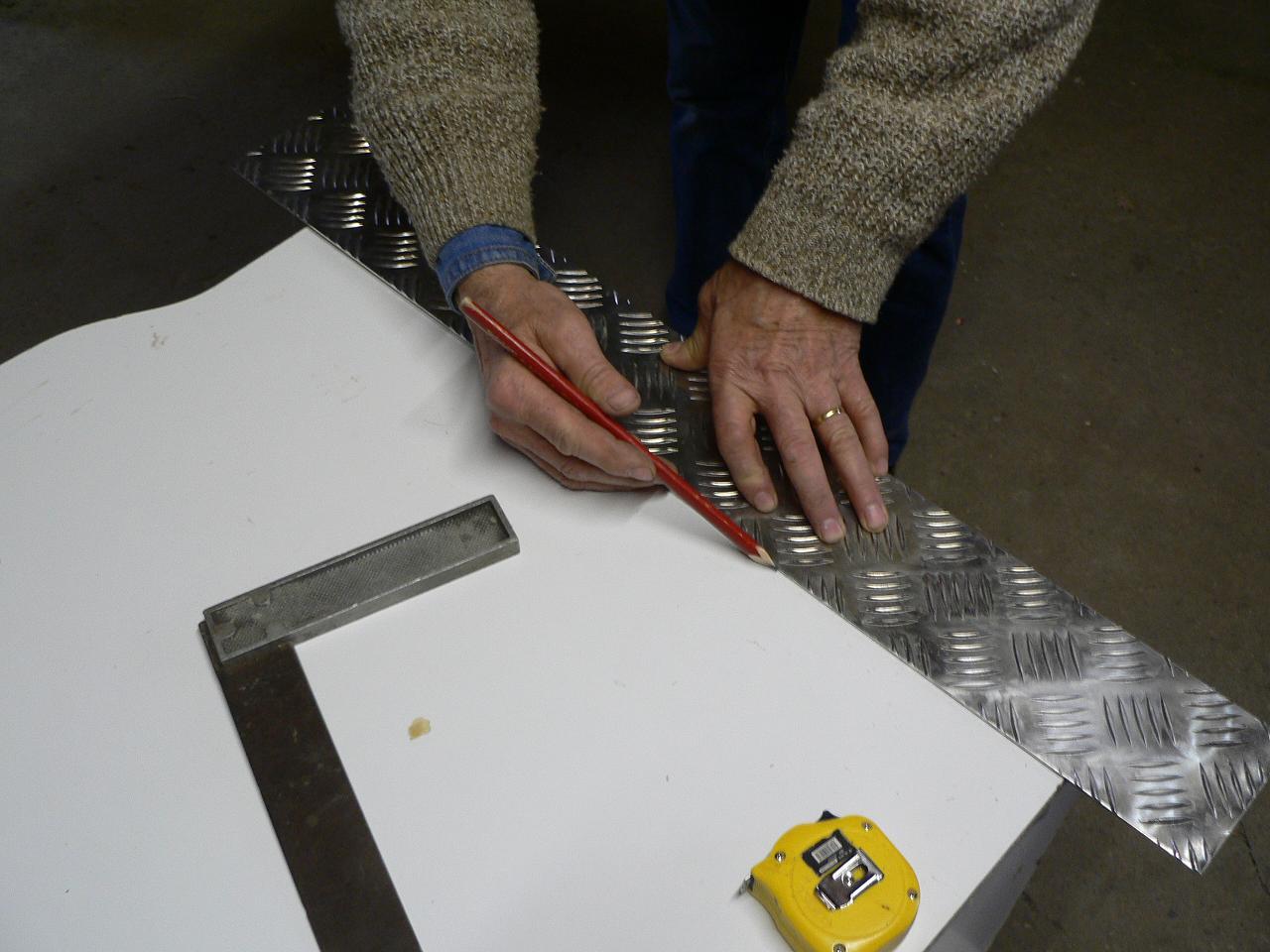

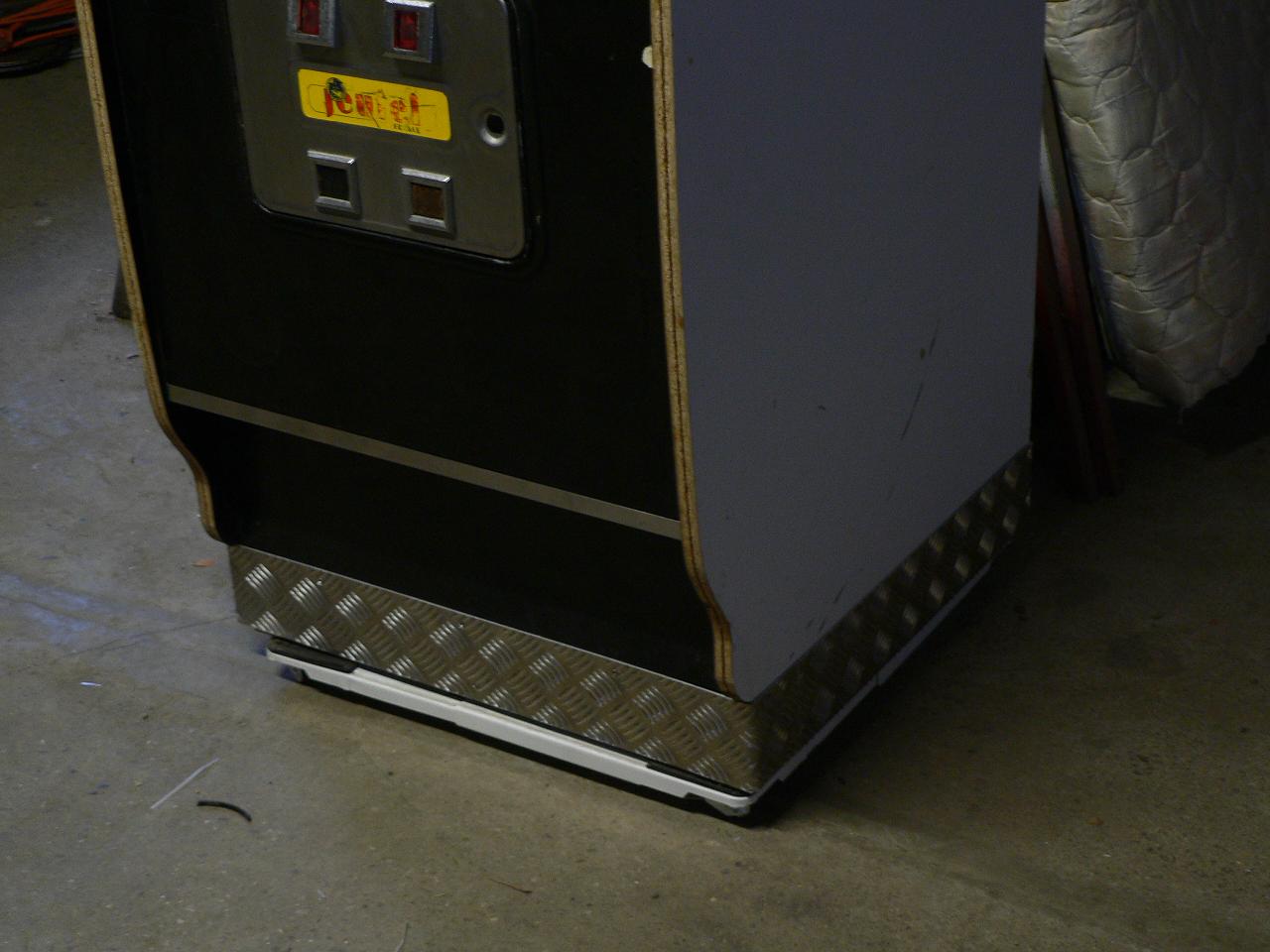

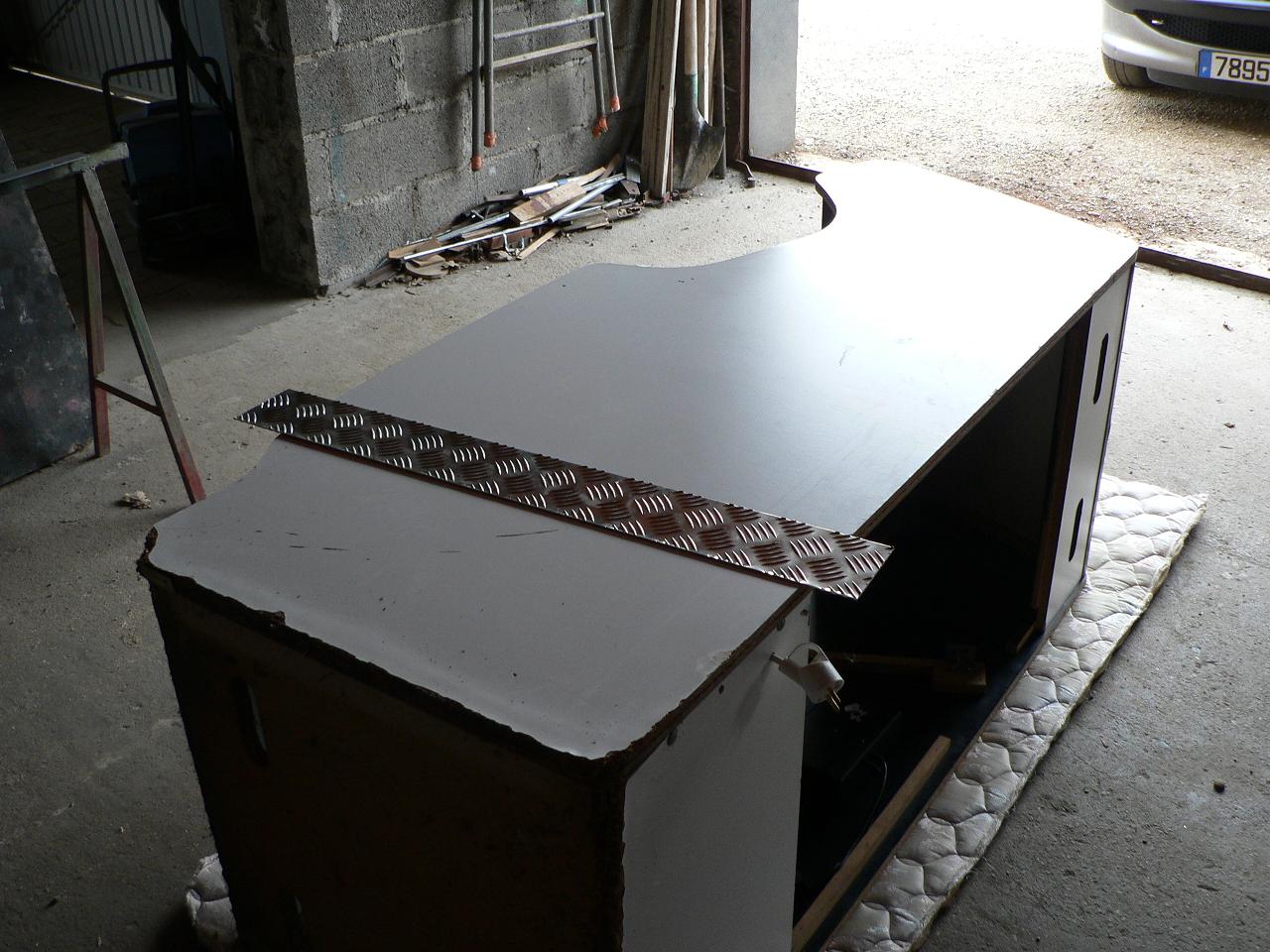

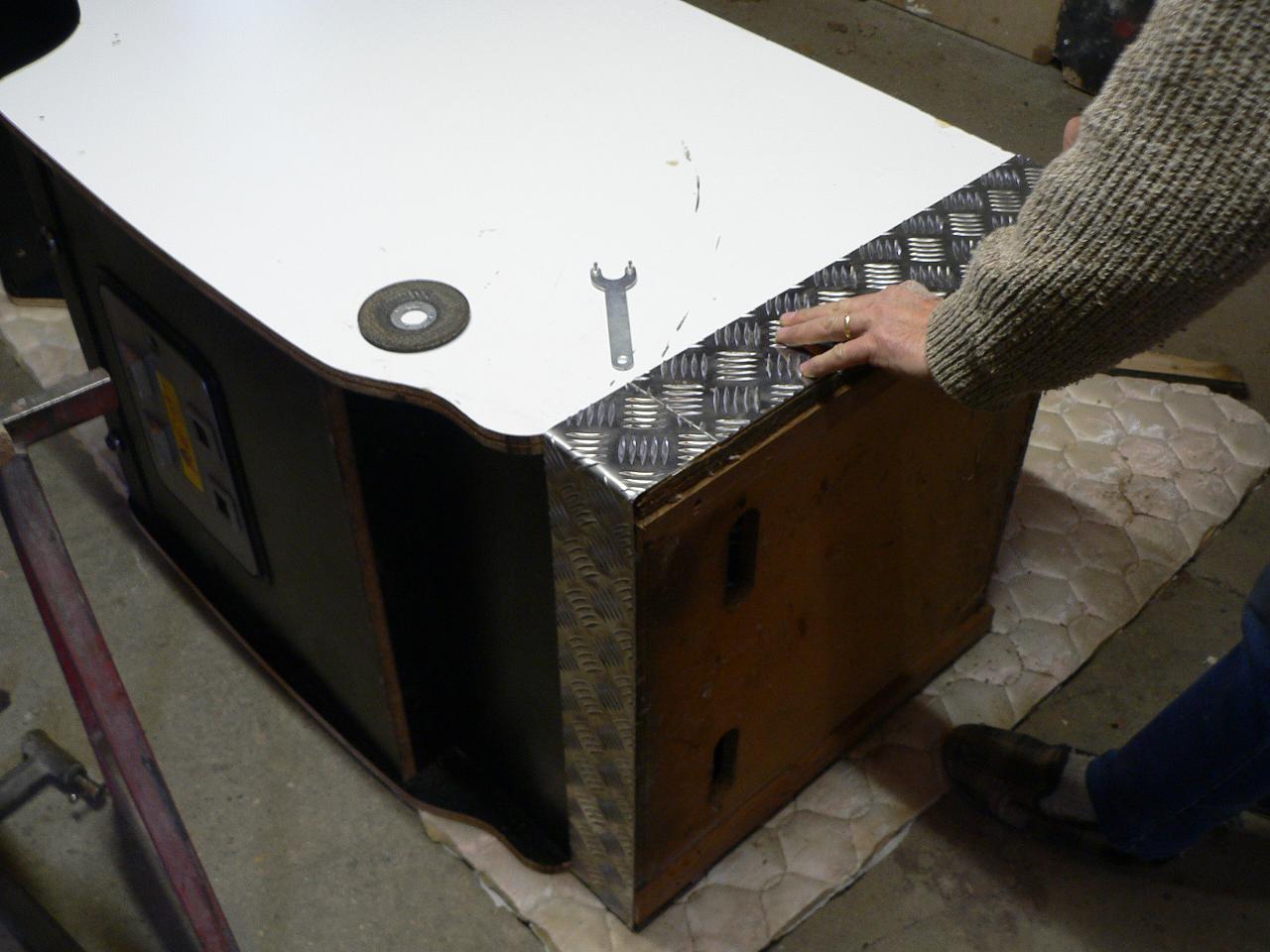

3 Les cornières inox :

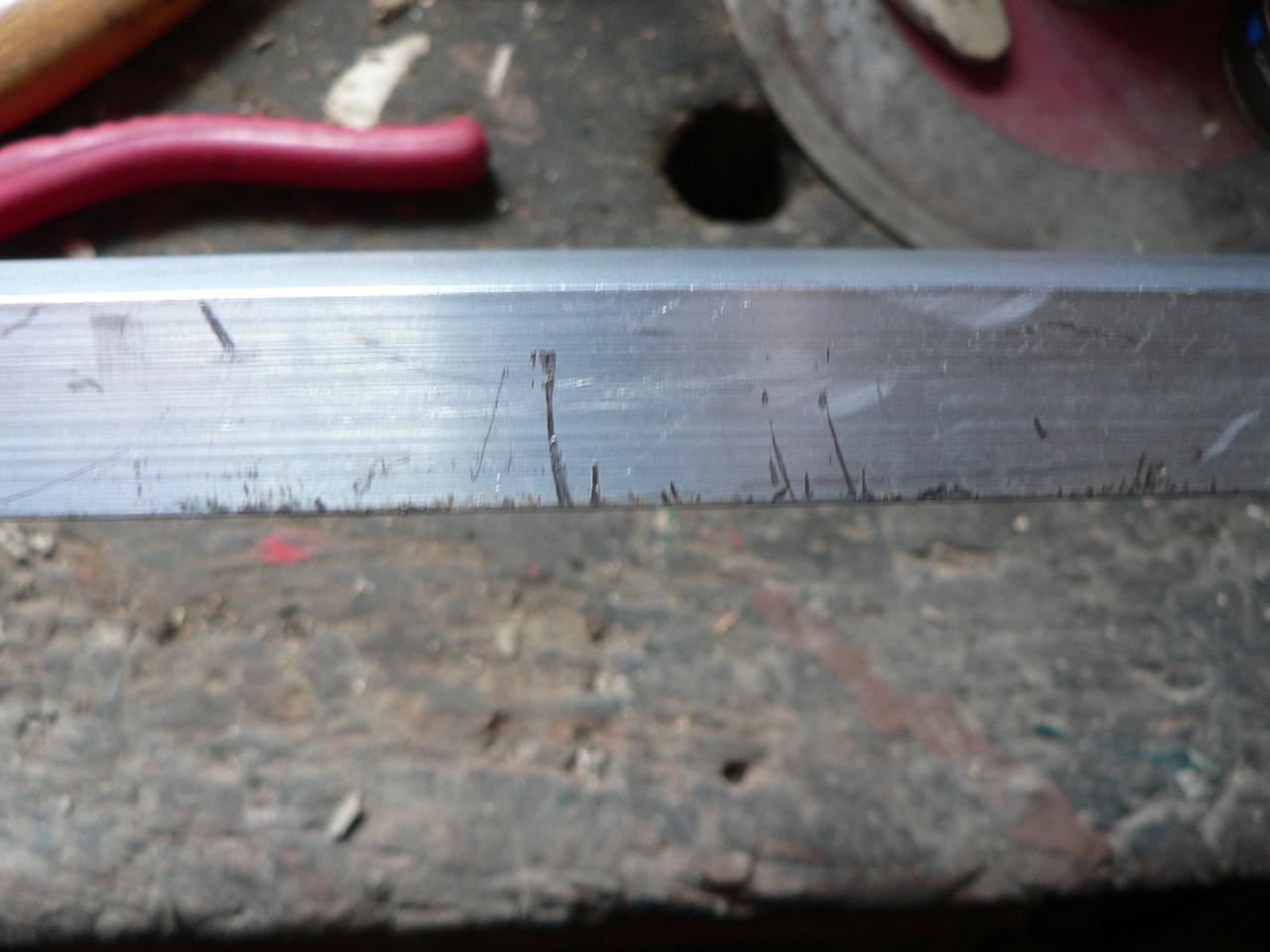

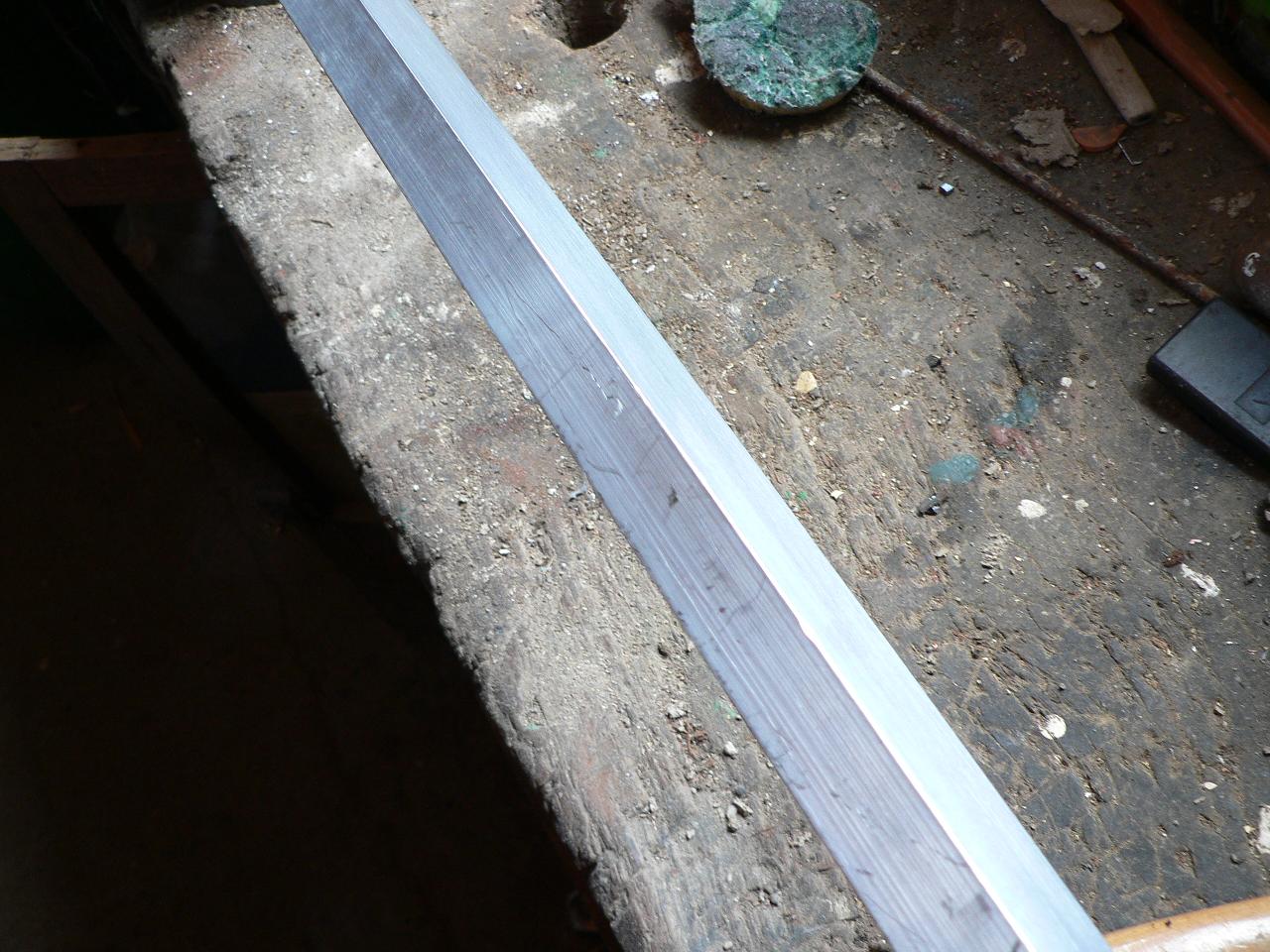

Voici la barre brute :
http://www.vivealexkidd.com/ims/photosborne58.jpg
http://www.vivealexkidd.com/ims/photosborne59.jpg

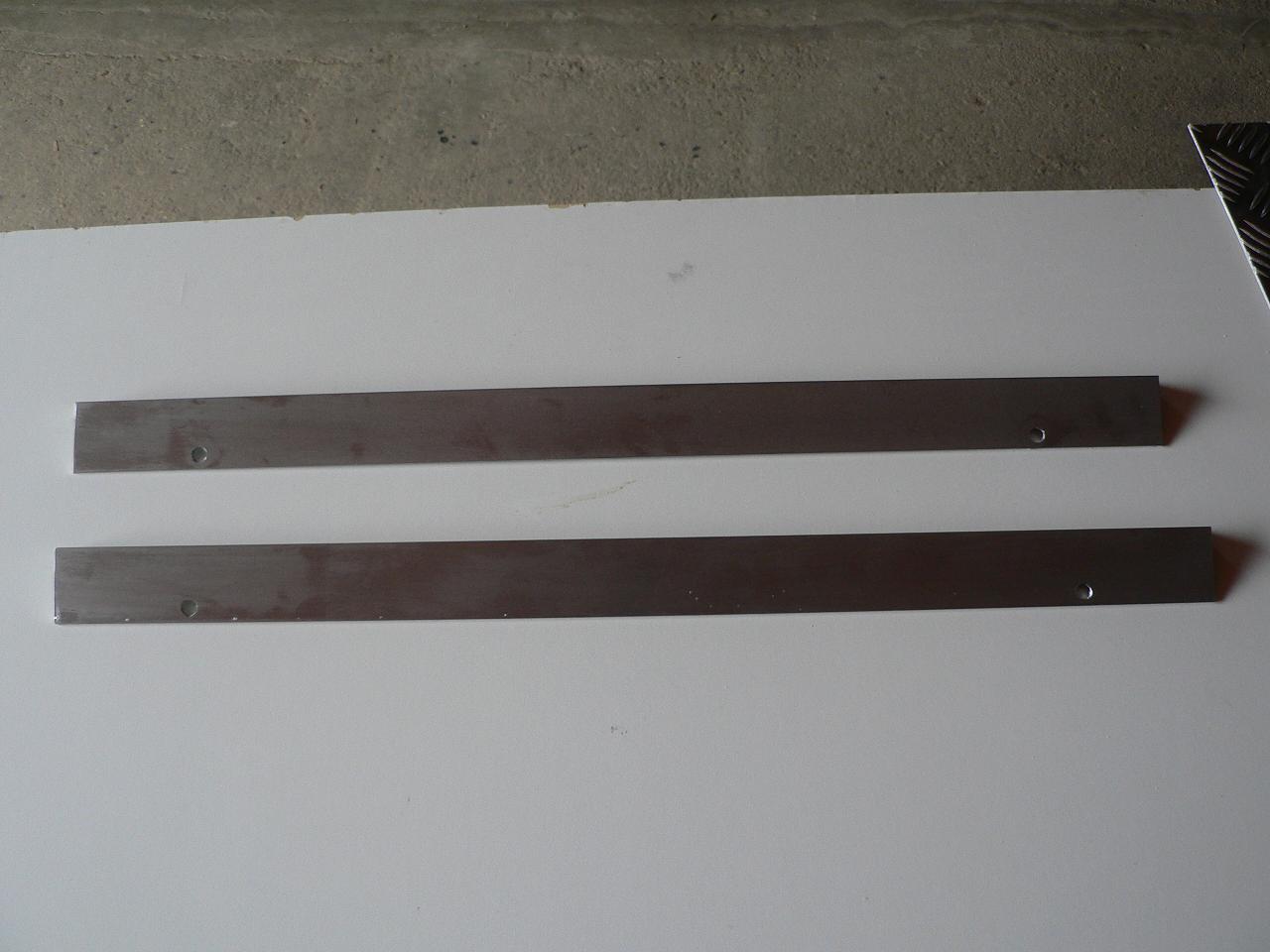

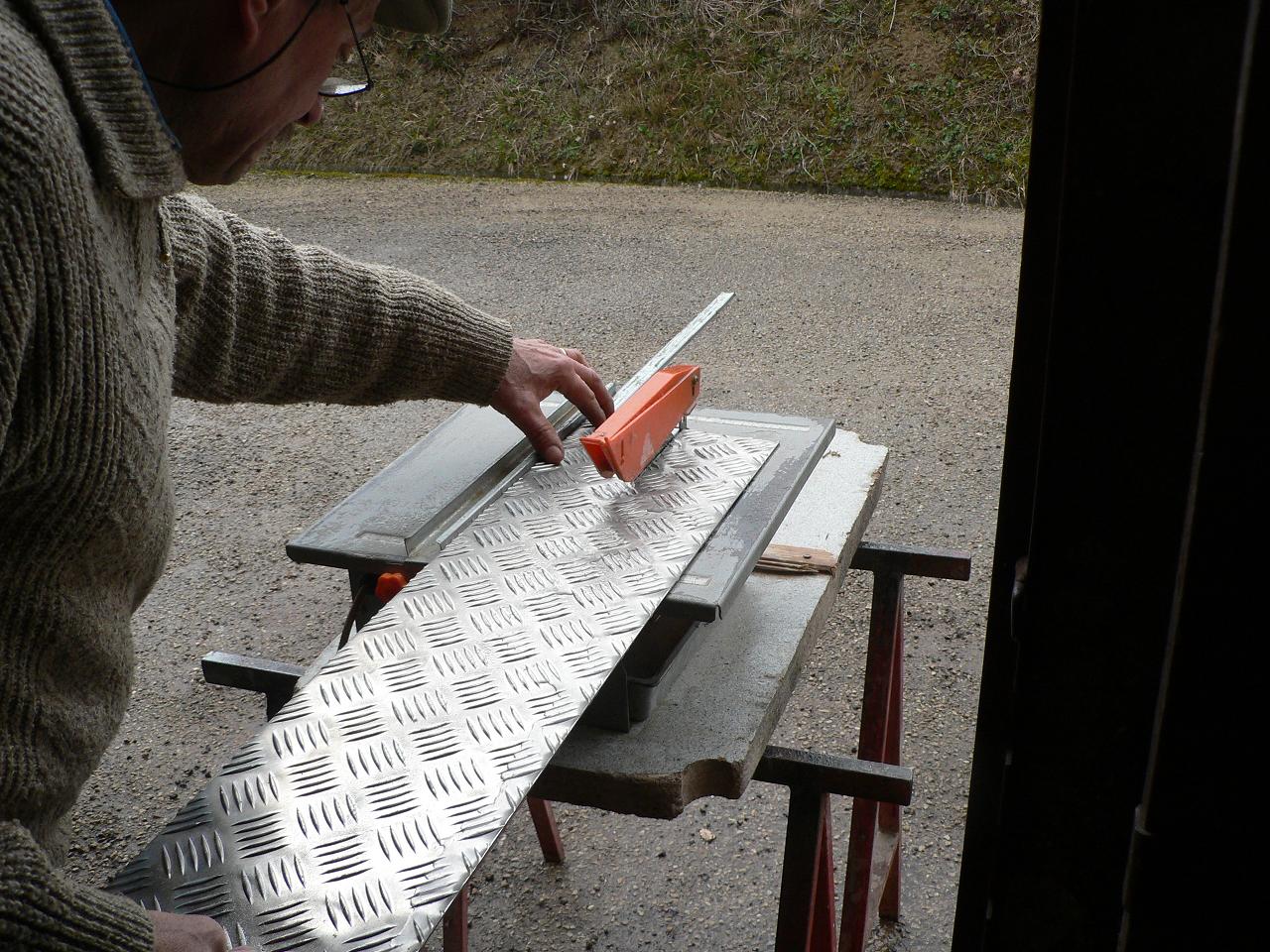

Après polissage, découpage, et vernissage :
http://www.vivealexkidd.com/ims/photosborne57.jpg
Voici la barre brute :
http://www.vivealexkidd.com/ims/photosborne58.jpg
http://www.vivealexkidd.com/ims/photosborne59.jpg
Après polissage, découpage, et vernissage :
http://www.vivealexkidd.com/ims/photosborne57.jpg
4 Le bas de la borne
D’abord refaire les pieds moisis, afin de la stabilisée :
http://www.vivealexkidd.com/ims/photosborne60.jpg
http://www.vivealexkidd.com/ims/photosborne61.jpg
Puis on a commencé à préparer en vue d’installer les plaintes :
http://www.vivealexkidd.com/ims/photosborne62.jpg
http://www.vivealexkidd.com/ims/photosborne60.jpg
http://www.vivealexkidd.com/ims/photosborne61.jpg
Puis on a commencé à préparer en vue d’installer les plaintes :
http://www.vivealexkidd.com/ims/photosborne62.jpg
Après avoir soigneusement préparé les plaques et arrangé le fond la borne. Voici les étapes en images :
Prise de l’empreinte.
Un peut de finition sur la caisse afin de l’adapter aux plaintes.
Découpage des plaques.

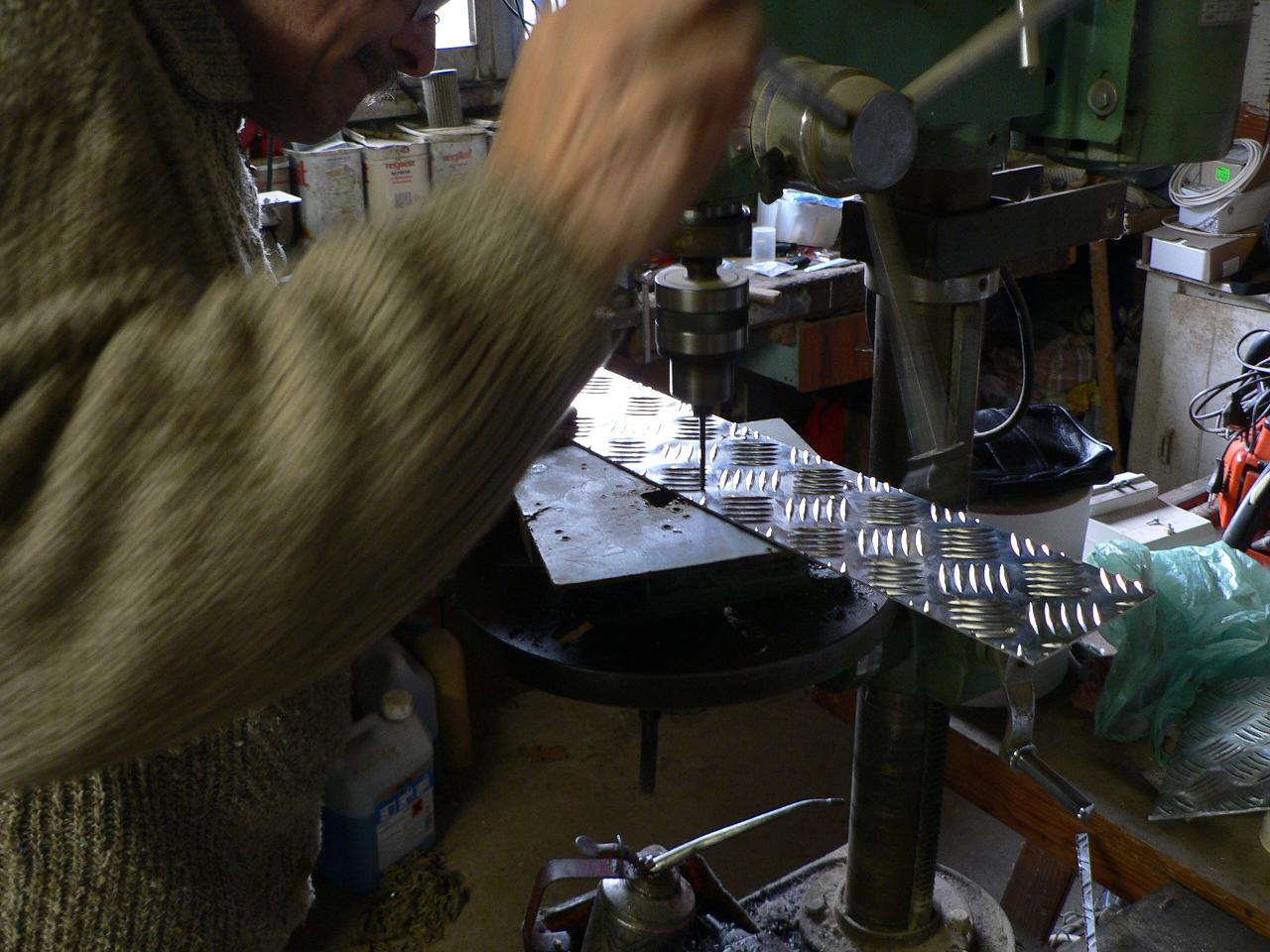

Perçage et fraisage des plaques afin que les vis de fixation s’incruste parfaitement.

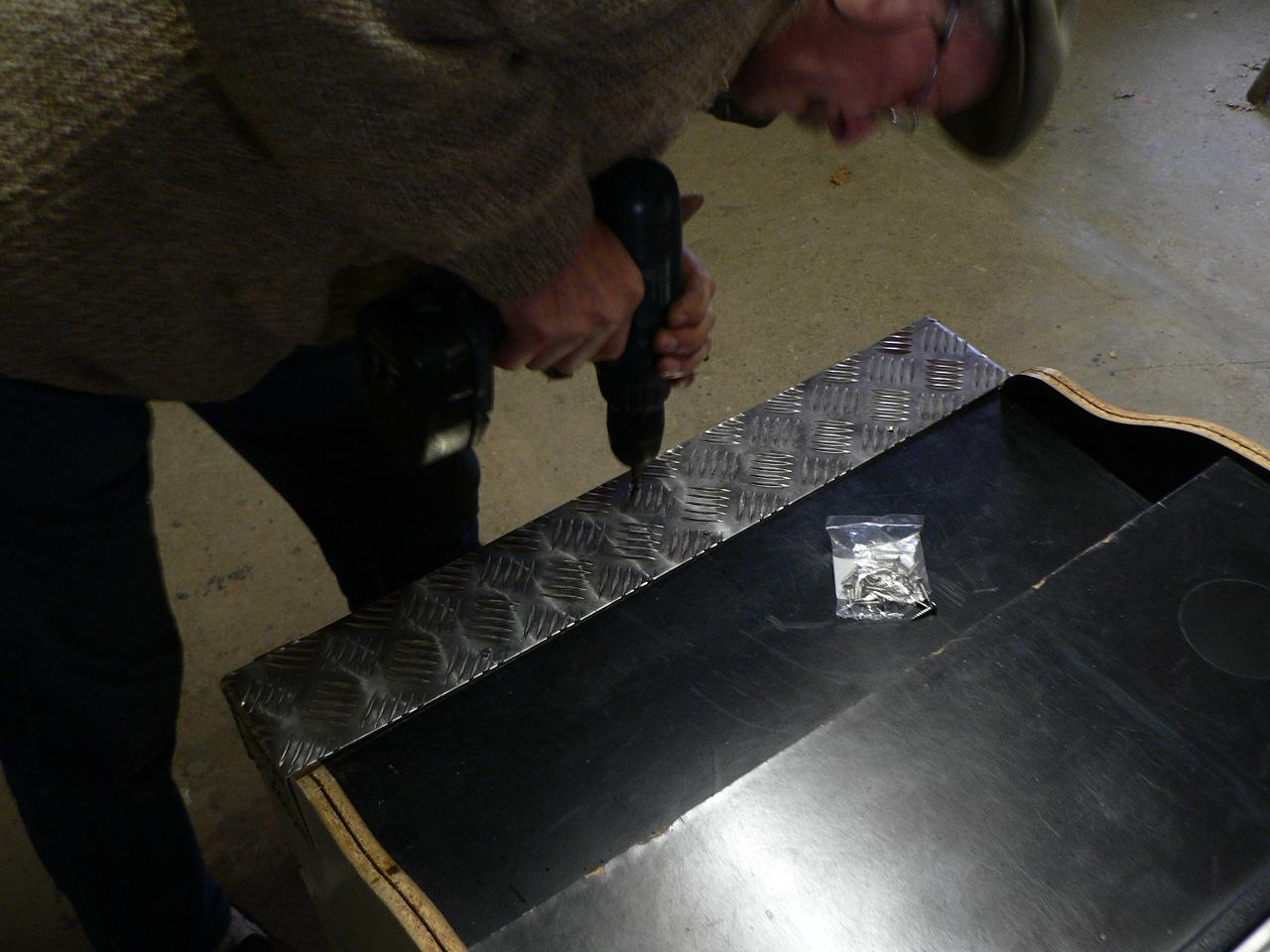

Installation des plaintes avant fixation.
Fixation finale.
On a aussi réutilisé la veille cornière afin de renforcer un angle :
Image cornière d'angle.

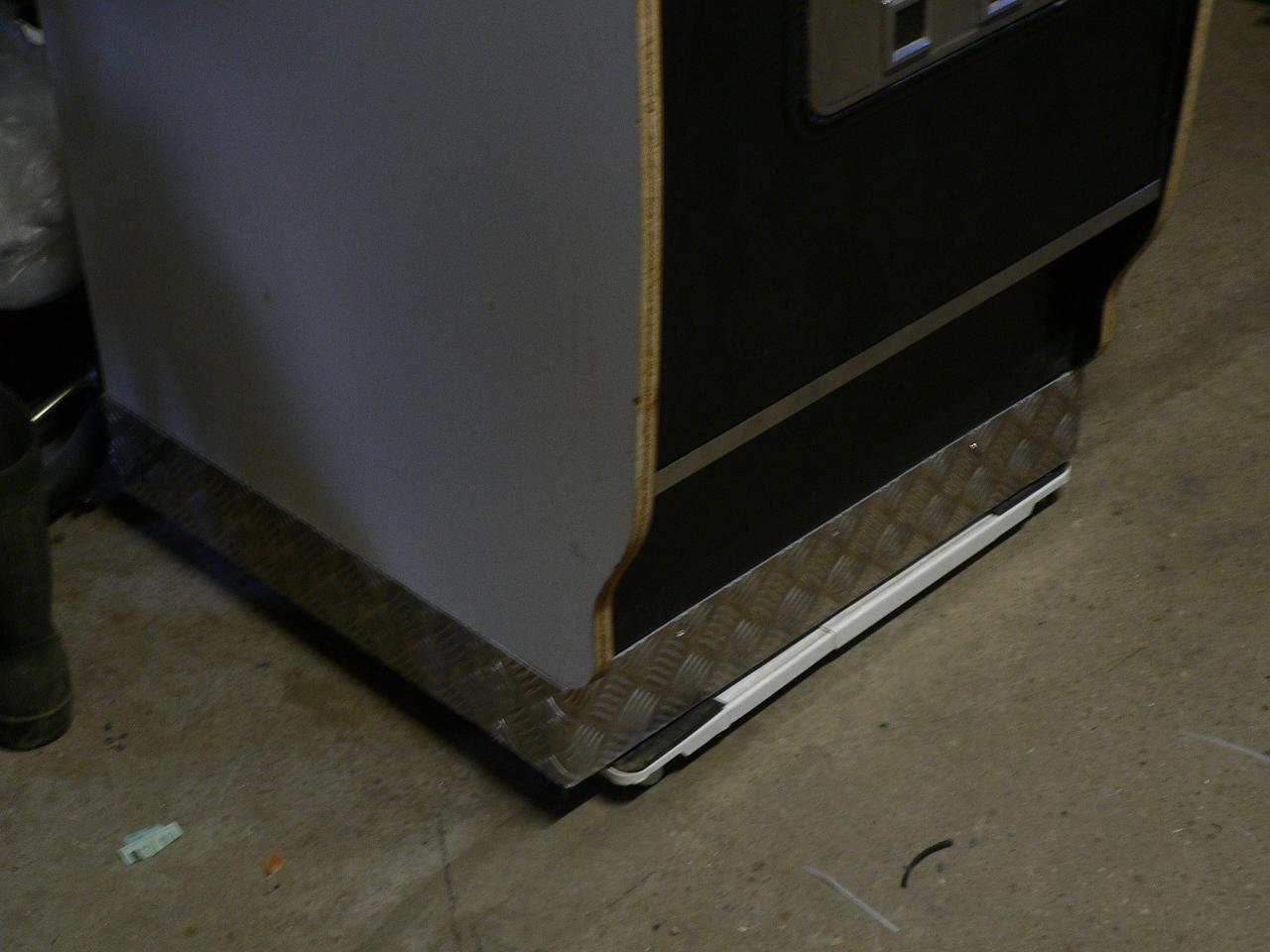

Voilà, le fond de la borne terminé :
Image1.
Image2.
Prise de l’empreinte.
Un peut de finition sur la caisse afin de l’adapter aux plaintes.
Découpage des plaques.
Perçage et fraisage des plaques afin que les vis de fixation s’incruste parfaitement.
Installation des plaintes avant fixation.
Fixation finale.
On a aussi réutilisé la veille cornière afin de renforcer un angle :
Image cornière d'angle.
Voilà, le fond de la borne terminé :
Image1.
Image2.
5 La déco :

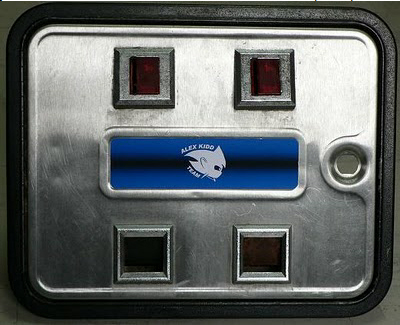

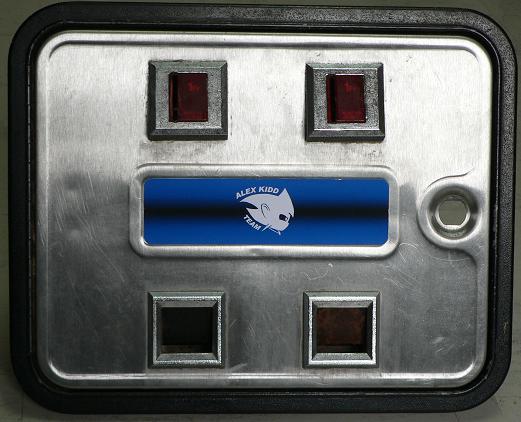

j’ai commencé la déco de la borne… En commencent par la porte des monnayeurs :
Avec le logo Alex Kidd Team, ça en jette !
Avec le logo Alex Kidd Team, ça en jette !
Les adhésifs décoratifs donnent vraiment un bon résultat. Cependant, c’est quand même assez galère pour les appliquer sans défaut.

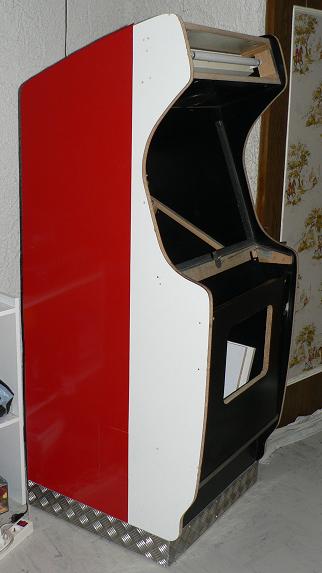

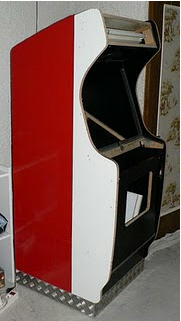

Après quelques coups de pinceaux sur les boiseries. On sait attaquer à finir la pose de l’adhésif décoratif… Ce fut la galère, mais on y est arrivé.

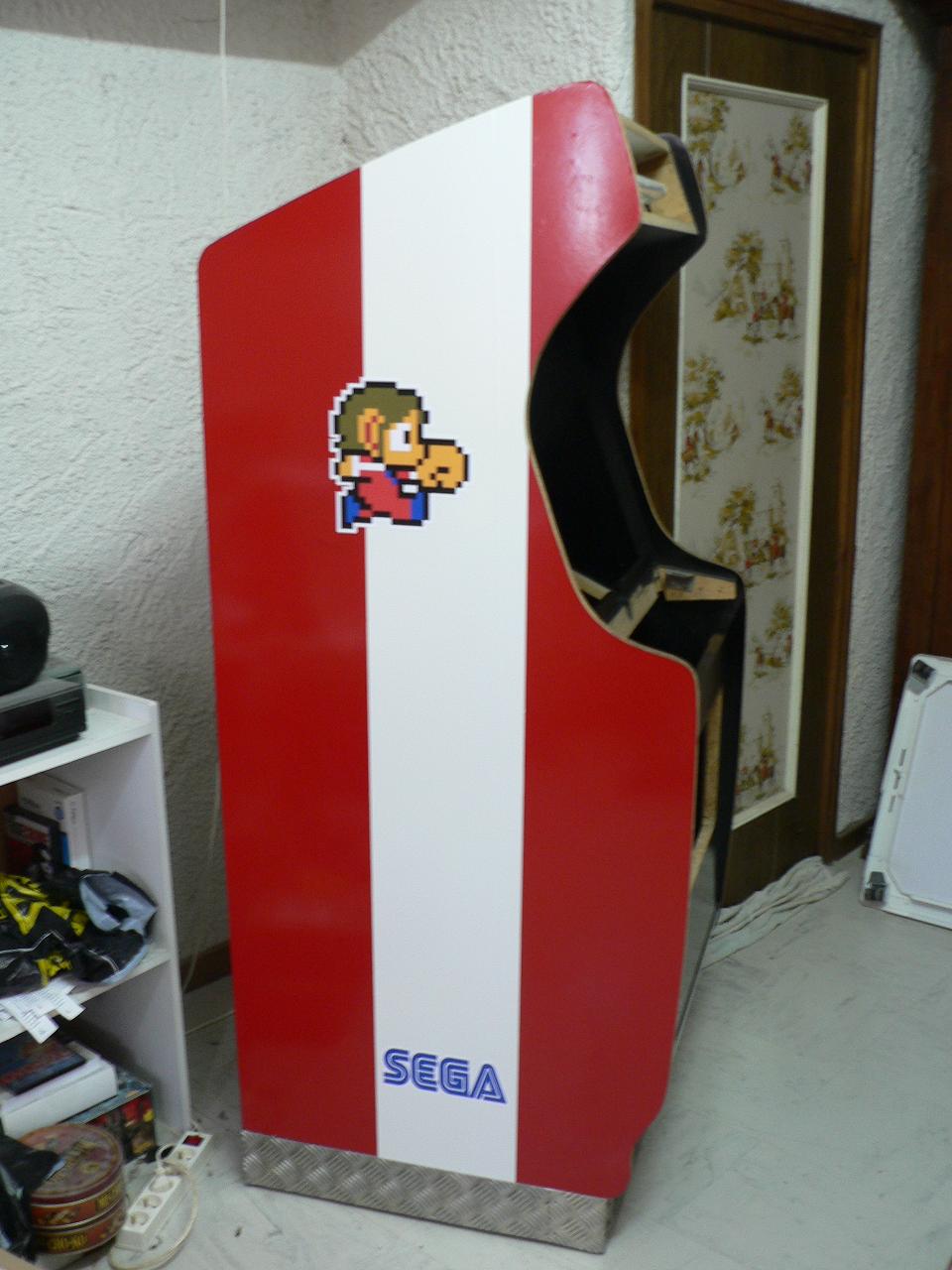

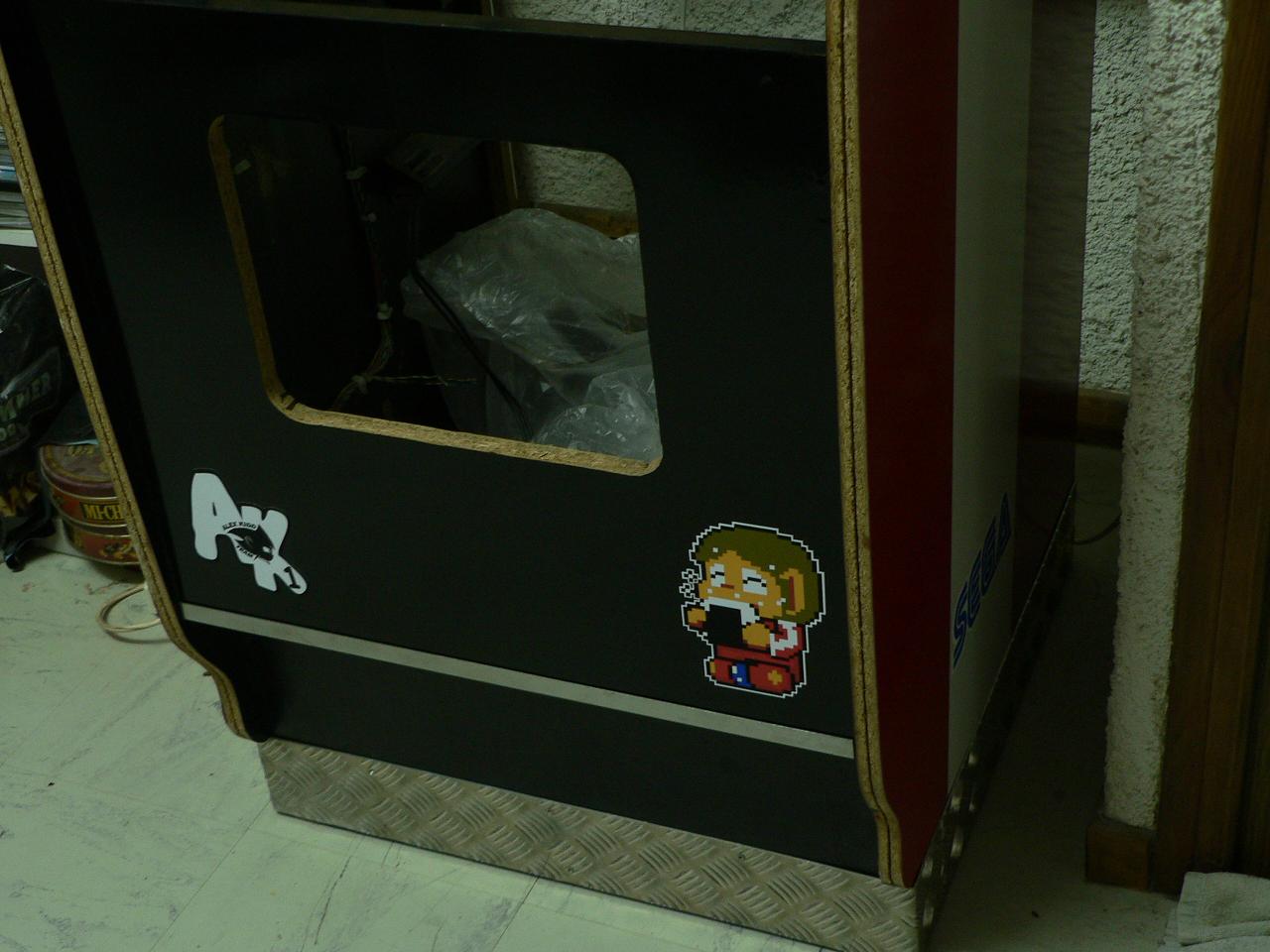

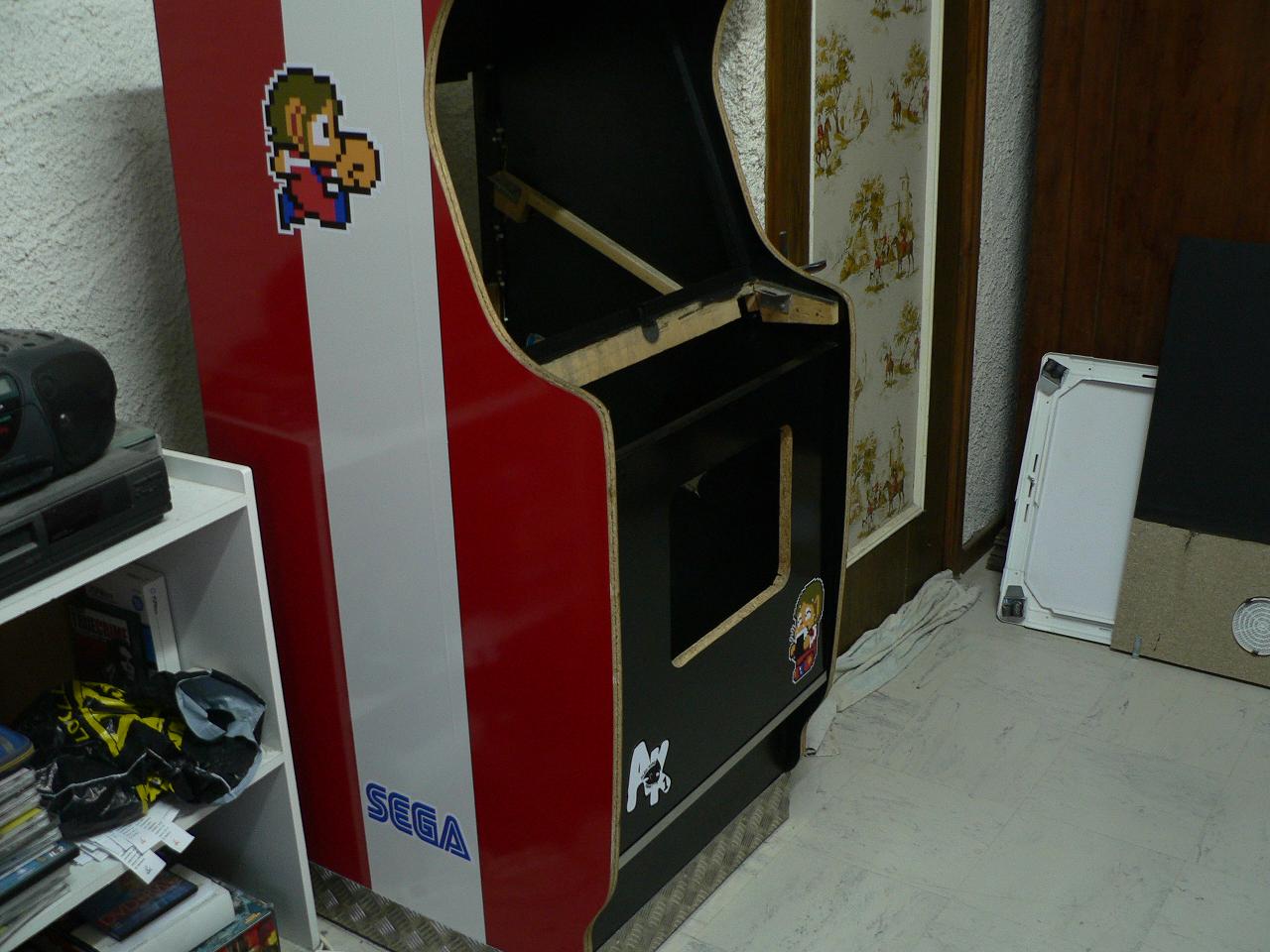

Après l’ajout de quels stickers, voici le résultat :
http://www.vivealexkidd.com/ims/photosborne88.jpg
http://www.vivealexkidd.com/ims/photosborne89.jpg
http://www.vivealexkidd.com/ims/photosborne90.jpg
Comme vous puissiez le constater, la déco de la borne rend vraiment hommage à Alex Kidd et aux gros pixels. Un choix plus basique, qui devrait sans doute mieux plaire aux fans.
En parallèle, on c’est attaqué à retoucher le pupitre et les partie métallique extérieures :
http://www.vivealexkidd.com/ims/photosborne91.jpg
http://www.vivealexkidd.com/ims/photosborne92.jpg
Là, peinture noire et milliput son a l’honneur. (Le milliput est très pratique pour rectifier les défauts de peintures).
http://www.vivealexkidd.com/ims/photosborne88.jpg
http://www.vivealexkidd.com/ims/photosborne89.jpg
http://www.vivealexkidd.com/ims/photosborne90.jpg
Comme vous puissiez le constater, la déco de la borne rend vraiment hommage à Alex Kidd et aux gros pixels. Un choix plus basique, qui devrait sans doute mieux plaire aux fans.
En parallèle, on c’est attaqué à retoucher le pupitre et les partie métallique extérieures :
http://www.vivealexkidd.com/ims/photosborne91.jpg
http://www.vivealexkidd.com/ims/photosborne92.jpg
Là, peinture noire et milliput son a l’honneur. (Le milliput est très pratique pour rectifier les défauts de peintures).
Le résultat final n’est pas parfait, mais il est assez potable.
http://www.vivealexkidd.com/ims/photosborne92.jpg
http://www.vivealexkidd.com/ims/photosborne92.jpg
Maintenant on remonte la borne
5.1 La déco du néon :
Voici l’image pour la déco du néon (le Marquee couleur ):
:
inspiré des marquees classiques, ce mélange gros pixel et représentation officielle, rend vraiment hommage à Alex Kidd. Même s'il se veut générique, Miracle World reste la référence.
:
inspiré des marquees classiques, ce mélange gros pixel et représentation officielle, rend vraiment hommage à Alex Kidd. Même s'il se veut générique, Miracle World reste la référence.
De plus, on a préféré mettre en valeur le côté sympa d’Alex plutôt que son côté bagarreur. J’ai voulu aussi à travers cette image, rendre hommage à l’ancien site « la contrée de Radaxian ».
On est vraiment satisfait du résultat. Et comme prévu, elle fut envoyée à Starcab pour la réalisation du marquee.
On est vraiment satisfait du résultat. Et comme prévu, elle fut envoyée à Starcab pour la réalisation du marquee.
J’ai commandé à Starcab le T-molding ainsi que la serrure.
Apres réflexion, j’ai choisi du T-molding Noir texturer cuir (ça fait plus rétro). Pour la serrure on a opté pour une 23mm (ce qui correspond a la distance entre la tète et le loquet).
Apres réflexion, j’ai choisi du T-molding Noir texturer cuir (ça fait plus rétro). Pour la serrure on a opté pour une 23mm (ce qui correspond a la distance entre la tète et le loquet).
Malgré que nous n’aillons reçut le T-molding, nous avons décidé d’installer le marquee.
Ce ne fut pas évident, car il s’avérait que le marquee (malgré qu’il soit double face) ressortait mieux s'il était collé à l’extérieur. Malheureusement pour nous, Starcab nous la livrer enrouler dans le mauvais sens…il était plein de plis sur la face extérieure.. Il fallut donc le recoller sur un film plastique avant de le coller sur le plexiglas.

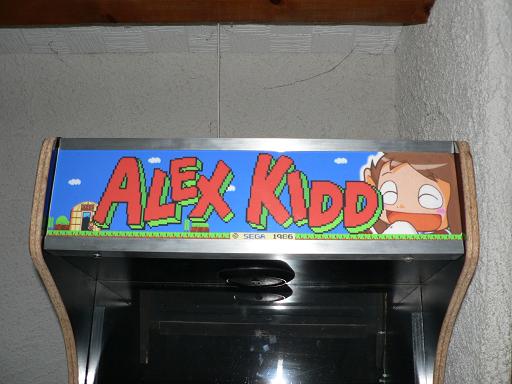

Voici donc le résultat :
Malgré quelque défaut de colle, ça en jette… !
Ce ne fut pas évident, car il s’avérait que le marquee (malgré qu’il soit double face) ressortait mieux s'il était collé à l’extérieur. Malheureusement pour nous, Starcab nous la livrer enrouler dans le mauvais sens…il était plein de plis sur la face extérieure.. Il fallut donc le recoller sur un film plastique avant de le coller sur le plexiglas.
Voici donc le résultat :
Malgré quelque défaut de colle, ça en jette… !
6 Les derniéres finitions:
Apres réception du colis de Starcab, je me suis de suite mis à la tâche d’installer la serrure ainsi que T-molding :
http://www.vivealexkidd.com/ims/photosborne94.jpg
Oui, un maillet de carreleur est très pratique pour pouvoir plaquer correctement la bande de T- molding.

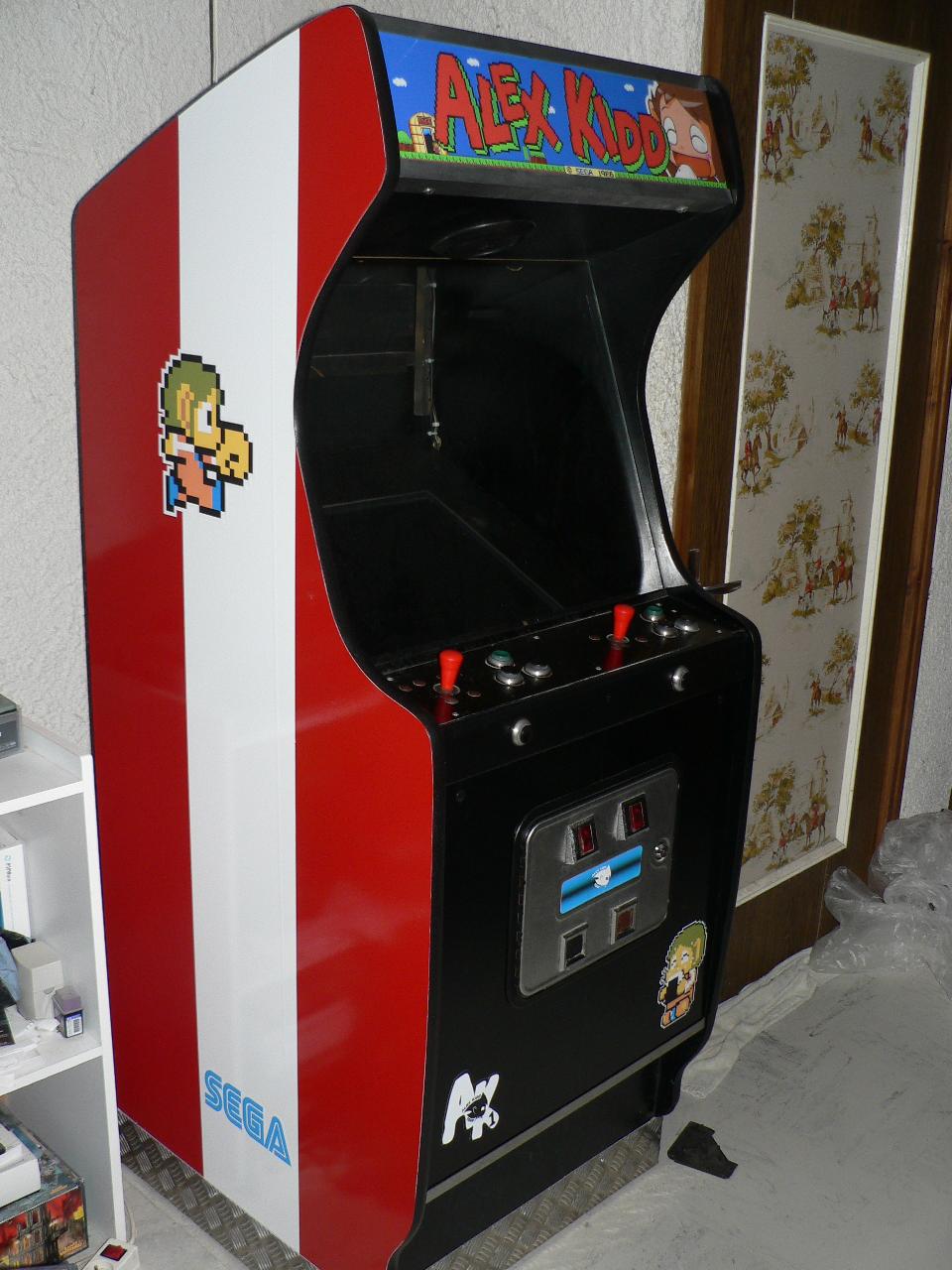

Voici la borne dans son état actuel :
http://www.vivealexkidd.com/ims/photosborne95.jpg
Ainsi, je peux affirmer l’AK1 fini... Soit deux ans après le lancement du projet.
http://www.vivealexkidd.com/ims/photosborne94.jpg
Oui, un maillet de carreleur est très pratique pour pouvoir plaquer correctement la bande de T- molding.
Voici la borne dans son état actuel :
http://www.vivealexkidd.com/ims/photosborne95.jpg
Ainsi, je peux affirmer l’AK1 fini... Soit deux ans après le lancement du projet.
Le projet Ak1, préambule :
1 L’idée :
C’est suite au TGS (Toulouse Game Show) de 2008, que j’ai eu l’idée d’un projet ambitieux, Réaliser une borne d’arcade Alex Kidd in Miracle World pour la présenter à des salons rétro gaming.
Car il faut dire que j’en ai mare de voir qu’il n’y a que du Mario partout , je sais ses propos sont plutôt fanatique, mais je ne veux pas qu’Alex Kidd disparaisse de l’histoire de Sega.
Car il faut dire que j’en ai mare de voir qu’il n’y a que du Mario partout , je sais ses propos sont plutôt fanatique, mais je ne veux pas qu’Alex Kidd disparaisse de l’histoire de Sega.
2 Les solutions pour réaliser une borne :
Pour la restauration de bornes, c'est assez simple finalement.
2 approches :
restaurer une vieille à l'identique ou mettre dedans une émulation.
Pour le premier cas, il s'agit souvent de la tv qui fatigue. il faut
Trouver des moniteurs compatibles.
Sinon, avec un pc ou une xbox, il est facile de brancher une tv dessus en
Remplacement du moniteur.
On trouve (sur ebay notamment) des cartes pour mettre dans le PC ou des
adaptateurs écran et jamma qui feront l'interface à bon prix.
Pour le panneau de commande, nous avons une adresse à Toulouse qui revend tous les boutons. (je l'ai pas en tête, ce n'est pas moi qui y vais)
Pour l'ébénisterie, il s'agit de bricolage bois tout ce qu'il y a de plus classique. Il ne faut pas perdre de vue que c'est du bricolage à l’origine. On peut facilement s'en construire une en partant de rien et pour pas trop cher.
Voilà les grandes pistes. Le résultat peut être parfait si on s'y prend bien.
Quant aux boutons, ils sont directement branchés sur le connecteur jamma qui est relié à une interface (qu'on trouve sur Ebay) qui est branché sur le PC ou la Xbox.
C'est assez simple et le câblage est fourni avec la carte (et le jamma est
Standard).
Solutions fournie par Sylicium.
3 Notre solution :
Partir d’une veille borne d’arcade, en ne gardent que la caisse et les boutons.
Relier le bouton à une manette USB, afin de la connecter à un PC. Utiliser un moniteur de pc Lcd pour remplacer le moniteur d’origine. Et utiliser le haut parleur du pc pour remplacer le haut-parleur d’origine.
Pour l’émulation, j’utilise FreezeSMS, pour moi c’est le meilleur.
4 Le matériel :
Une borne d’occasion ici 30 euro
Un PC COMPAC EVO D500 et un écran 19’’ 4/3 LCD DELL BLACK le tout pour 187 €.
Un connecteur Jamna 2x22 broches mâle, permettant de réaliser l’interface Jamma/USB.
Deux manettes USB premier prix (7 euro pièces)
Les étapes :
1 Diagnostique de la borne d’arcade:
après un petit diagnostic vite fait voici ce qu’il en résulta:
au niveau de la caisse, mis a par le font un peu abîmer elle était satisfaisante (je camouflerais avec un système de plainte).
La connectique est bien de norme Jamma mais je n’avais que le connecteur (donc pas de carte ni unité centrale).
Comme j'aille utiliser un PC avec norme USB, je vais appliquer la méthode, qui est d’adapter directement les manettes aux boutons (refaire à la norme Jamma allait me couter trop cher !)
Pour ce qui est des boutons ils semblaient bons. Cependant les joysticks semblaient avoir souffert
Il y a un haut-parleur et un néon qui semblaient en état.
Pour l’écran il me semblait bon, mais comme on me l’ait conseillé je l’ait remplacé par un moniteur LCD. Déjà pour la fiabilité, mais aussi pour la sécurité car je n’ai pas envie de tripoter dans la borne avec un truc qui a les connexions à l’air libre (la THT ça fait mal).
Voici la borne dans son état d’origine:
2 On commence à démonter la borne :
démontage du tube et de tout ce qu’on a jugé inutile, on va pouvoir installer un nouveau PC et l’écran qui va avec.
Maintenant que la borne est désormais vidée, on a pu tester la connectique et les boutons. Le diagnostic fut encourageant, tout semblait marcher et nos doutes sur le fonctionnement des joysticks se sont dissipés. Ils fonctionnent vraiment comme des Pads classique de manette, l’adaptation avec une manette USB sera facile
Apres délibération on a décidé de garder la connectique Jamna, et de créer un boitier Jamna/USB afin d’adapter les boutons existant sur un pc.
Pour les pièces détachées comme le conecteur malle 2×22 broches utilisées dans le boitier, on a trouvé un fournisseur: STARCAB situé dans la banlieue de Toulouse.
Apres délibération on a décidé de garder la connectique Jamna, et de créer un boitier Jamna/USB afin d’adapter les boutons existant sur un pc.
Pour les pièces détachées comme le conecteur malle 2×22 broches utilisées dans le boitier, on a trouvé un fournisseur: STARCAB situé dans la banlieue de Toulouse.
Voici les nouvelles images de la borne une fois vidée :
3 nettoyages de la borne :
grand nettoyage de la borne. Certes je n’ai pas tout rattrapé, mais c’est déjà mieux qu’à son arrivée.
La voici dans son état actuel :
4 Mise en place du système :
après réception du PC comme prévu, on a commencé l’installation.
Tout d'abord, il a fallu démonter tous les câbles qui restaient, puis on a adapté le support original de l’écran, afin d’y installer le LCD.
Suite à ça, on a réalisé le câblage des boutons d’origine sur une manette USB premier prix. Et ceci, grâce au connecteur Jamma 2x22 broches mâle. Il a fallu au préalable repérer le différent câble.
Il ne restait plus qu’à connecter tout cela au PC, on a quand même avant vérifié la continuité.
Une fois connecter au PC, il a suffit de configurer l’émulateur (pour l’émulation, j’utilise Freeze SMS, pour moi c’est le meilleur) afin qu’il reconnaisse les boutons.
Et voilà, on a pu jouer à Alex Kidd in Miracle Word sur la borne !
4.1 Le démarrage automatique d’Alex Kidd in Miracle World:
Pour ce faire, il faut Extraire la rom compressée, (cela évite quelques désagréments), puis sélectionner le fichier de la rom, et faire ouvrir avec l’émulateur. Normalement, le fichier devient l’icône du programme. Après cela, je crée un raccourci puis-je le copie dans :
C:\Documents and Settings\All Users\Menu Démarrer\Programmes\Démarrage. Et normalement ça marche… Mais ce ne fut pas évident !
Trouver un émulateur Master System permettant de réaliser cette manip est une vraie galère.
Soit ils les roms ne démarrent pas automatiquement, soit l’émulateur ne garde pas le plein écran, soit les manettes ne peuvent être reconfigurées, ou encore il est tout simplement impossible d’exporter le raccourcit.
J’ai passé vraiment beaucoup de temps, avant de trouver l’émulateur idéal, et celui-ci s’appelle kega fusion !
Voila, la borne démarre automatiquement avec Alex Kidd !
Voici les photos de la borne :
Le pc utilisé :
http://www.alexkiddteam.fr/ims/photosborne24.jpg
Le plan de travail :
http://www.alexkiddteam.fr/ims/photosborne25.jpg
La borne fonctionnant :
http://www.alexkiddteam.fr/ims/photosborne26.jpg
http://www.alexkiddteam.fr/ims/photosborne29.jpg
L’adaptateur Jamma/USB câblé :
http://www.alexkiddteam.fr/ims/photosborne27.jpg
Le pc utilisé :
http://www.alexkiddteam.fr/ims/photosborne24.jpg
Le plan de travail :
http://www.alexkiddteam.fr/ims/photosborne25.jpg
La borne fonctionnant :
http://www.alexkiddteam.fr/ims/photosborne26.jpg
http://www.alexkiddteam.fr/ims/photosborne29.jpg
L’adaptateur Jamma/USB câblé :
http://www.alexkiddteam.fr/ims/photosborne27.jpg
Le support de l’écran LCD :
http://www.alexkiddteam.fr/ims/photosborne28.jpg
Le seul souci est le raffermissement du LCD, il y a un effet de flou désagréable lorsque l’on se déplace sur l’écran.
http://www.alexkiddteam.fr/ims/photosborne28.jpg
Le seul souci est le raffermissement du LCD, il y a un effet de flou désagréable lorsque l’on se déplace sur l’écran.
C’est le problème avec les vieux modèles !
4.2 Le son :
en testant, on s'est aperçu que haut-parleur de la borne possédait des dysfonctionnements.
Qu’importe, le PC acheter possédait haut-parleur intégrer. Il a donc suffit de le déporter.
Le haut parleur récupérer dans le pc, fixer sur son nouveau support.
Pontage du son a l’intérieur du pc (vue 1).
Pontage du son a l’intérieur du pc (vue 2).
Pontage du son a l’intérieur du pc (vue 1).
Pontage du son a l’intérieur du pc (vue 2).
4.3 Interface Jamma/pc :
Câblage des deux manettes, pour l’instant c’est brouillon.
Câblage des deux manettes, pour l’instant c’est brouillon.
L’assemblage de l’interface Jamna/USB dans sont boitier :
Préparation pour l’insertion de l’interface dans son boitier.
Petite réparation.
Intérieur boitier interface Jamma/USB.
Boitier interface Jamma/USB fini.
4.4 Les finitions intérieure:
Découpage du cache cadre écran.
Cache cadre brut.
Prés installation du cache cadre dans la borne.
Cache cadre peint.
Préparation a la peinture du support écran.
Le support écran peint.
Rectification du défaut du chassie borne.
3.5 Après l’effort le réconfort :
Test de la borne sur Tortu Ninja de Méga Drive.«
Oui je sais, elle n’était destiné que pour Alex Kidd, mais elle marche aussi bien avec d'autres jeux comme Street Fighter ou Street Of Rage… »
Découpage du cache cadre écran.
Cache cadre brut.
Prés installation du cache cadre dans la borne.
Cache cadre peint.
Préparation a la peinture du support écran.
Le support écran peint.
Rectification du défaut du chassie borne.
3.5 Après l’effort le réconfort :
Test de la borne sur Tortu Ninja de Méga Drive.«
Oui je sais, elle n’était destiné que pour Alex Kidd, mais elle marche aussi bien avec d'autres jeux comme Street Fighter ou Street Of Rage… »
Les finitions :
1 Les premiéres mises aux propres:
Tout d’abord, mise au propre de l’installation électrique, permettant d’alimenter le PC, l’écran et le néon facial. L’interrupteur d’origine commende la mise sous tension de la borne.
Pour des raisons de sécurité, nous avons à ce point, laissé de côté l’idée de ponter l’interrupteur du PC. Son allumage se fera pour l'instant manuellement en passent par la porte des monnayeurs.
Vue du boitier de dérivation
Ensuite, installation d’un second plancher afin de mettre le PC à plat dans la borne. Puis, mise en place du boitier Jamma /USB.
Vue du boitier Jamma /USB.
Vue d’ensemble.
Enfin réalisation d’une cloison amovible arrière :
Cloison amovible image1.
Cloison amovible image2.
Voila comment se présente l’intérieur de la borne une foi complète :
Pour concrétiser notre travail, voici le logo officiel de l’AK1 :
Vue du boitier de dérivation
Ensuite, installation d’un second plancher afin de mettre le PC à plat dans la borne. Puis, mise en place du boitier Jamma /USB.
Vue du boitier Jamma /USB.
Vue d’ensemble.
Enfin réalisation d’une cloison amovible arrière :
Cloison amovible image1.
Cloison amovible image2.
Voila comment se présente l’intérieur de la borne une foi complète :
Pour concrétiser notre travail, voici le logo officiel de l’AK1 :
Afin de pallier a une éventuelle surchauffe, nous avons décidé d’installer une aération à l’arrière au niveau du PC :
http://www.alexkiddteamfr/ims/photosborne53.jpg
Elle permettra de favoriser la circulation de l’air du bas de la borne ver les anciennes aérations du haut:
http://www.alexkiddteam.fr/ims/photosborne50.jpg
Pour ce faire, l’espace entre l’écran et la cloison arrière devra être agrandi.
http://www.alexkiddteamfr/ims/photosborne53.jpg
Elle permettra de favoriser la circulation de l’air du bas de la borne ver les anciennes aérations du haut:
http://www.alexkiddteam.fr/ims/photosborne50.jpg
Pour ce faire, l’espace entre l’écran et la cloison arrière devra être agrandi.
2 Le pontage de l’interrupteur du PC :
Pour des raisons de commodité, l’idée de ponter l’allumage du PC a été reprise.
Car démarre le PC à travers la trappe des monnayeurs, ce n’est pas génial s’il faut le faire souvent.
Après réflexion, on a décidé que le mieux sera d’installer l’allumage PC au-dessus de la borne:
http://www.alexkiddteam.fr/ims/photosborne54.jpg
http://www.alexkiddteam.fr/ims/photosborne54.jpg
2.1 Voici le matériel nécessaire afin de ponter l’inter de l’ordinateur :
http://www.alexkiddteam.fr/ims/photosborne55.jpg
Il s’agit d’un interrupteur poussoir (j’en ai trouvé un parfait, assez gros et de plus chromé), de câbles supplémentaires, et enfin d’un connecteur AMF 2 mm pour la connexion PC (cependant, il semblerait qu’un pris jack soit plus approprié).
http://www.alexkiddteam.fr/ims/photosborne55.jpg
Il s’agit d’un interrupteur poussoir (j’en ai trouvé un parfait, assez gros et de plus chromé), de câbles supplémentaires, et enfin d’un connecteur AMF 2 mm pour la connexion PC (cependant, il semblerait qu’un pris jack soit plus approprié).
Les étapes du pontage:
Préparation de la lamelle du PC.
Perçage de la lamelle.
Installation des connecteurs avant soudure des fils.
Voici la lamelle prête à être installer dans le pc.
Installation de l’interrupteur sur le haut de la borne.
Il fut câblé afin d’être relié au PC via une prise standard.
Préparation de la lamelle du PC.
Perçage de la lamelle.
Installation des connecteurs avant soudure des fils.
Voici la lamelle prête à être installer dans le pc.
Installation de l’interrupteur sur le haut de la borne.
Il fut câblé afin d’être relié au PC via une prise standard.
2.2 Ponter l’interrupteur du PC :
http://www.alexkiddteam.fr/ims/photosborne86.jpg
J’ai pensé que l’affaire allait être vite réglé, car je comptais souder les fils du pontage directement sur les causses… Ce ne fut pas aussi simple.
http://www.alexkiddteam.fr/ims/photosborne86.jpg
J’ai pensé que l’affaire allait être vite réglé, car je comptais souder les fils du pontage directement sur les causses… Ce ne fut pas aussi simple.
Premier problème, les fils utilisés initialement furent trop fragiles. Parfait pour souder sur des cartes, mais pas du tout adapter ici. Il a fallu donc refaire le câblage avec du multibrin, plus solide et plus souple.
http://www.alexkiddteam.fr/ims/photosborne82.jpg
Deuxième problème, impossible de souder les fils sur les causses. Il a fallu donc ponté directement les fils, le tout enrober de gaine thermo.
http://www.alexkiddteam.fr/ims/photosborne82.jpg
Deuxième problème, impossible de souder les fils sur les causses. Il a fallu donc ponté directement les fils, le tout enrober de gaine thermo.
Voici la procédure :
on coupe d’abord le fil relié au PC, on le dénude et enfin on l’étame.
http://www.alexkiddteam.fr/ims/photosborne80.jpg
On soude ensuite le fil extérieur au fil venant du PC, en rajoute la gaine thermo.
http://www.alexkiddteam.fr/ims/photosborne80.jpg
On soude ensuite le fil extérieur au fil venant du PC, en rajoute la gaine thermo.
http://www.alexkiddteam.fr/ims/photosborne81.jpg
On soude a l’ensemble le fil muni du causse, et on protège le tout avec la gaine chauffée.
http://www.alexkiddteam.fr/ims/photosborne83.jpg
http://www.alexkiddteam.fr/ims/photosborne84.jpg
Enfin on fixe le tout avec quelque collier.
http://www.alexkiddteam.fr/ims/photosborne85.jpg
Voilà, le câblage de l’AK1 est désormais terminé, reste à l’embellir.
http://www.alexkiddream.fr/ims/photosborne87.jpg
On soude a l’ensemble le fil muni du causse, et on protège le tout avec la gaine chauffée.
http://www.alexkiddteam.fr/ims/photosborne83.jpg
http://www.alexkiddteam.fr/ims/photosborne84.jpg
Enfin on fixe le tout avec quelque collier.
http://www.alexkiddteam.fr/ims/photosborne85.jpg
Voilà, le câblage de l’AK1 est désormais terminé, reste à l’embellir.
http://www.alexkiddream.fr/ims/photosborne87.jpg
3 Les cornières inox :
Voici la barre brute :
http://www.alexkiddteam.fr/ims/photosborne58.jpg
http://www.alexkiddteam.fr/ims/photosborne59.jpg
Après polissage, découpage, et vernissage :
http://www.alexkiddteam.fr/ims/photosborne57.jpg
Voici la barre brute :
http://www.alexkiddteam.fr/ims/photosborne58.jpg
http://www.alexkiddteam.fr/ims/photosborne59.jpg
Après polissage, découpage, et vernissage :
http://www.alexkiddteam.fr/ims/photosborne57.jpg
4 Le bas de la borne
D’abord refaire les pieds moisis, afin de la stabilisée :
http://www.alexkiddteam.fr/ims/photosborne60.jpg
http://www.alexkiddteam.fr/ims/photosborne61.jpg
Puis on a commencé à préparer en vue d’installer les plaintes :
http://www.alexkiddteam.fr/ims/photosborne62.jpg
http://www.alexkiddteam.fr/ims/photosborne60.jpg
http://www.alexkiddteam.fr/ims/photosborne61.jpg
Puis on a commencé à préparer en vue d’installer les plaintes :
http://www.alexkiddteam.fr/ims/photosborne62.jpg
Après avoir soigneusement préparé les plaques et arrangé le fond la borne. Voici les étapes en images :
Prise de l’empreinte.
Un peut de finition sur la caisse afin de l’adapter aux plaintes.
Découpage des plaques.
Perçage et fraisage des plaques afin que les vis de fixation s’incruste parfaitement.
Installation des plaintes avant fixation.
Fixation finale.
On a aussi réutilisé la veille cornière afin de renforcer un angle :
Image cornière d'angle.
Voilà, le fond de la borne terminé :
Image1.
Image2.
Prise de l’empreinte.
Un peut de finition sur la caisse afin de l’adapter aux plaintes.
Découpage des plaques.
Perçage et fraisage des plaques afin que les vis de fixation s’incruste parfaitement.
Installation des plaintes avant fixation.
Fixation finale.
On a aussi réutilisé la veille cornière afin de renforcer un angle :
Image cornière d'angle.
Voilà, le fond de la borne terminé :
Image1.
Image2.
5 La déco :
j’ai commencé la déco de la borne…
Les adhésifs décoratifs donnent vraiment un bon résultat. Cependant, c’est quand même assez galère pour les appliquer sans défaut.
Après l’ajout de quels stickers, voici le résultat :
http://www.alexkiddteam.fr/ims/photosborne88.jpg
http://www.alexkiddteam.fr/ims/photosborne89.jpg
http://www.alexkiddteam.fr/ims/photosborne90.jpg
Comme vous puissiez le constater, la déco de la borne rend vraiment hommage à Alex Kidd et aux gros pixels. Un choix plus basique, qui devrait sans doute mieux plaire aux fans.
En parallèle, on c’est attaqué à retoucher le pupitre et les partie métallique extérieures :
http://www.alexkiddteam.fr/ims/photosborne91.jpg
http://www.alexkiddteam.fr/ims/photosborne92.jpg
Là, peinture noire et milliput son a l’honneur. (Le milliput est très pratique pour rectifier les défauts de peintures).
http://www.alexkiddteam.fr/ims/photosborne89.jpg
http://www.alexkiddteam.fr/ims/photosborne90.jpg
Comme vous puissiez le constater, la déco de la borne rend vraiment hommage à Alex Kidd et aux gros pixels. Un choix plus basique, qui devrait sans doute mieux plaire aux fans.
En parallèle, on c’est attaqué à retoucher le pupitre et les partie métallique extérieures :
http://www.alexkiddteam.fr/ims/photosborne91.jpg
http://www.alexkiddteam.fr/ims/photosborne92.jpg
Là, peinture noire et milliput son a l’honneur. (Le milliput est très pratique pour rectifier les défauts de peintures).
Le résultat final n’est pas parfait, mais il est assez potable.
http://www.alexkiddteam.fr/ims/photosborne92.jpg
http://www.alexkiddteam.fr/ims/photosborne92.jpg
Maintenant on remonte la borne
5.1 La déco du néon :
inspiré des marquees classiques, ce mélange gros pixel et représentation officielle, rend vraiment hommage à Alex Kidd. Même s'il se veut générique, Miracle World reste la référence.
De plus, on a préféré mettre en valeur le côté sympa d’Alex plutôt que son côté bagarreur. J’ai voulu aussi à travers cette image, rendre hommage à l’ancien site « la contrée de Radaxian ».
On est vraiment satisfait du résultat. Et comme prévu, elle fut envoyée à Starcab pour la réalisation du marquee.
On est vraiment satisfait du résultat. Et comme prévu, elle fut envoyée à Starcab pour la réalisation du marquee.
J’ai commandé à Starcab le T-molding ainsi que la serrure.
Apres réflexion, j’ai choisi du T-molding Noir texturer cuir (ça fait plus rétro). Pour la serrure on a opté pour une 23mm (ce qui correspond a la distance entre la tète et le loquet).
Apres réflexion, j’ai choisi du T-molding Noir texturer cuir (ça fait plus rétro). Pour la serrure on a opté pour une 23mm (ce qui correspond a la distance entre la tète et le loquet).
Malgré que nous n’aillons reçut le T-molding, nous avons décidé d’installer le marquee.
Ce ne fut pas évident, car il s’avérait que le marquee (malgré qu’il soit double face) ressortait mieux s'il était collé à l’extérieur. Malheureusement pour nous, Starcab nous la livrer enrouler dans le mauvais sens…il était plein de plis sur la face extérieure.. Il fallut donc le recoller sur un film plastique avant de le coller sur le plexiglas.
Voici donc le résultat :
Ce ne fut pas évident, car il s’avérait que le marquee (malgré qu’il soit double face) ressortait mieux s'il était collé à l’extérieur. Malheureusement pour nous, Starcab nous la livrer enrouler dans le mauvais sens…il était plein de plis sur la face extérieure.. Il fallut donc le recoller sur un film plastique avant de le coller sur le plexiglas.
Voici donc le résultat :
Malgré quelque défaut de colle, ça en jette… !
6 Les derniéres finitions:
Apres réception du colis de Starcab, je me suis de suite mis à la tâche d’installer la serrure ainsi que T-molding :
http://www.alexkiddteam.fr/ims/photosborne94.jpg
Oui, un maillet de carreleur est très pratique pour pouvoir plaquer correctement la bande de T-molding.
Voici la borne dans son état actuel :
http://www.alexkiddteamfr/ims/photosborne95.jpg
Ainsi en janvier 2011, j'ai pu affirmer l’AK1 fini... Soit deux ans après le lancement du projet.
http://www.alexkiddteam.fr/ims/photosborne94.jpg
Oui, un maillet de carreleur est très pratique pour pouvoir plaquer correctement la bande de T-molding.
Voici la borne dans son état actuel :
http://www.alexkiddteamfr/ims/photosborne95.jpg
Ainsi en janvier 2011, j'ai pu affirmer l’AK1 fini... Soit deux ans après le lancement du projet.
